IKT prüft Hausanschluss-Systemdichtheit gegen drückendes Grundwasser: FRIAFIT-Abwassersattel ASA-TL

07.09.2010

Geschweißte Verbindung verhindert Infiltration: Hausanschlüsse an Kanälen müssen dicht sein, so dass Exfiltrationen von Abwasser in Boden und Grundwasser sowie Infiltrationen von drückendem Grundwasser in das Netz verhindert werden. Infiltration von sog. Fremdwasser kann zur Überlastung der Systemkapazitäten, v.a. der Kläranlagen führen. Damit verbunden sind die Gefahren von Überflutung sowie aufgrund der größeren Abwassermenge hohe zusätzliche Kosten für Transport und Abwasserreinigung. Die Forderung nach einem dichten Kanalsystem gilt sowohl für die öffentliche Kanalisation als auch für die gewerbliche und private Grundstücksentwässerung.

DIN 4060: "Rohrverbindungen von Abwasserkanälen und -leitungen mit Elastomerdichtungen - Anforderungen und Prüfungen an Rohrverbindungen, die Elastomerdichtungen enthalten" fordert, dass Verbindungen erdverlegter Kanäle, Leitungen und Schächte bei einem inneren und äußeren Druck von 0 bis 0,5 bar dauerhaft dicht sein müssen. Eine praxisnahe Prüfung der Verbindungen unter äußerem Druck - wie bei anstehendem Grundwasser - findet in der Regel nicht statt.

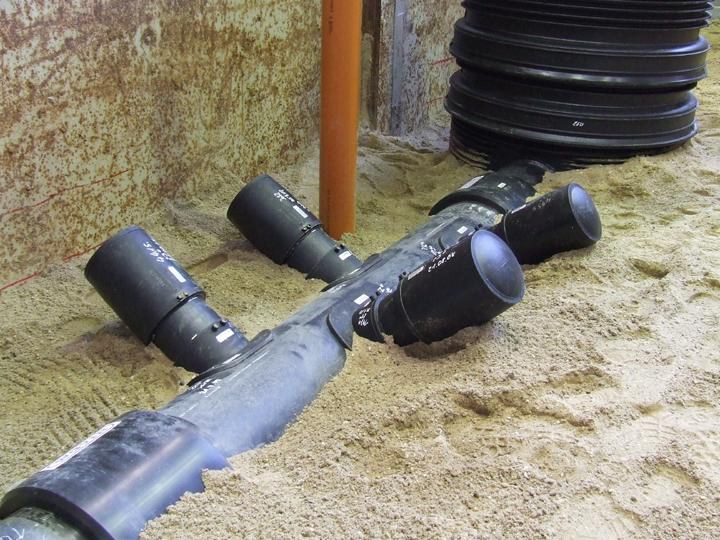

Im Großversuchsstand des IKT – Institut für Unterirdische Infrastruktur in Gelsenkirchen wurden Hausanschlüsse an einem PE-Kanalrohr d355 mit FRIAFIT-Abwassersätteln ASA-TL d355/160 errichtet. Der Nachweis der Dichtheit erfolgte an vier FRIAFIT-Abwassersätteln ASA-TL. Nach der erfolgreichen Innendruckprüfung nach DIN EN 1610 wurde das System unter praxisnahen Bedingungen mit einer Überdeckungshöhe von 5,5 m eingeerdet.

Die Prüfung gegen Außendruck erfolgte ein Jahr später. Der Versuchsstand wurde geflutet, um einen "Grundwasserstand" von 5,5 m zu simulieren. Der resultierende Außendruck an den Verbindungsstellen von 0,55 bar wurde über 120 Stunden aufrecht erhalten.

Ergebnis: Alles dicht!
Nach Ablauf der Prüfzeit von 120 Stunden wurde kein eindringendes Wasser festgestellt und damit die Dichtheit der FRIAFIT- Abwassersättel ASA-TL bestätigt. Schweißverbindungen an PE-Kanalrohrsystemen zeichnen sich bekanntermaßen durch zuverlässige Dichtheit und lange Nutzungsdauer aus.


Kontakt:
FRIATEC AG Division Technische Kunststoffe
Tamara Müller
Postfach 71 02 61
68229 Mannheim
Tel.: +49 621/486-2206
E-Mail: tamara.mueller@friatec.de
Internet: www.friatec.de
