Die neue Form der Erdwärmenutzung: RAUGEO Helix-Sonde PE-Xa

14.07.2009

Das wachsende ökologische Bewusstsein der Bevölkerung führt zu gestiegenen Anforderungen an die Wirtschaftlichkeit und Effizienz von Heiz- und Kühlsystemen. Eine der umweltfreundlichsten Methoden ist dabei die Nutzung von Erdwärme mittels Wärmepumpen. Um Erdwärme dauerhaft sicher zu gewinnen, bietet REHAU nun mit der neuen RAUGEO Helix-Sonde PE-Xa auch bei kleineren Grundstücken eine innovative Lösung.

Die RAUGEO Helix-Sonde PE-Xa stellt die ideale platz- und kostensparende Alternative zu Erdwärmekollektoren oder -sonden dar. Sie ist ideal für den Einsatz sowohl im Neubau als auch in der Altbausanierung geeignet und immer dann die optimale Wahl, wenn wenig Grundstücksfläche zur Verfügung steht. Oder auch dann, wenn eine Sondenbohrung, zum Beispiel aufgrund von wasserrechtlichen oder geologischen Aspekten, ausgeschlossen wird. Mit einem Spiralbohrer wird ein Bohrloch von etwa 5 Metern Tiefe erstellt, in das die Helix-Sonde eingebaut und anschließend verfüllt wird. Der Verlegeabstand der Sonden zueinander liegt bei 3 bis 4 Metern.

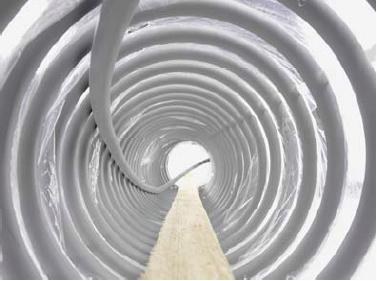

Die Helix-Sonde ist teleskopisch konzipiert, so dass sie von circa 1,1 bis 3,0 Metern ausziehbar ist. Erst im eingebauten Zustand wird die Helix-Sonde dann auf die Maximallänge von 3 Metern gestreckt. Auf diese Weise können Lager- und Transportkosten reduziert werden. Eine speziell konzipierte PE-Folie stellt den definierten Abstand der Rohre zueinander sowie den fixen Sondendurchmesser sicher und sorgt damit für einen gleichmäßigeren Energieentzug.

Vereinfachte Planung und Auslegung
Zur Auslegung von Helix-Sonden ist die durchschnittlich zu erzielende Entzugsleistung ausschlaggebend. Diese wird im Wesentlichen von den vorhandenen Bodenarten und dem Grundwasserfluss beeinflusst. Je mehr Grundwasser vorhanden ist, desto größer ist der Wärmeertrag. Die Abschätzung von einer durchschnittlich zu erzielenden Entzugsleistung liegt bei 400 Watt pro Helix- Sonde, bei optimalen Bedingungen sind bis zu 700 Watt pro Helix-Sonde möglich. Der Einbau erfolgt in parallel geschalteten Kreisen zum Verteiler. Alternativ dazu können bis zu drei Sonden in Serie geschaltet werden.

Hochwertiges Material
Die RAUGEO Helix-Sonde besteht aus vernetztem Polyethylen (PE-Xa) und ist hierdurch besonders resistent gegen Beschädigungen, beispielsweise beim Handling und Einbringen der Sonden auf der Baustelle oder bei Punktlasten, die im eingebauten Zustand auf das Rohr wirken können. Darüber hinaus ermöglicht der kleine Biegeradius des Rohres, die gesamte Helix-Sonde aus nur einem einzigen Rohr herzustellen. Auf schadensanfällige Schweißverbindungen und strömungsungünstige Formteile am Sondenfuß wird somit gänzlich verzichtet und ein wichtiger Beitrag zu mehr Sicherheit und Effizienz geleistet. Die hohe Temperaturbeständigkeit von bis zu + 95 °C ermöglicht zudem eine problemlose Kombination mit Solarenergie.
