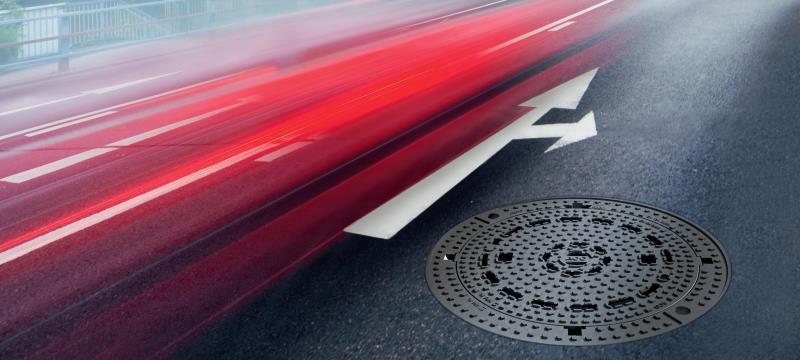

ACO Multitop Plus - Schachtabdeckung für die Infrastruktur von morgen

Wenn es um Lärmbelästigung geht, ist der Straßenverkehr heute die größte Immissionsquelle. Die Verkehrsfrequenz auf unseren Straßen erhöht sich stetig und ist auch laut verschiedenster Prognosen in den nächsten 10 bis 15 Jahren weiter steigend. So zeigt die jüngst vom Bundesverkehrsministerium in Auftrag gegebene „BMVI-Verkehrsprognose 2030“, dass der Verkehr auf Deutschlands Straßen um durchschnittlich bis zu 39 Prozent zunehmen wird. Die „Prognose der deutschlandweiten Verkehrsverflechtungen 2025“ (Bundesministerium für Verkehr, Bau und Stadtentwicklung) geht sogar davon aus, dass die Verkehrsleistung des lärmintensiven Schwerlastverkehrs im Zeitraum von 2004 bis 2025 um bis zu 79 Prozent steigen wird.

Leidtragende sind die Anwohner von Straßen, gerade im innerstädtischen Bereich. Denn hier sind mögliche Maßnahmen wie lärmmindernde Straßenbeläge oder Lärmschutzwände nur bedingt sinnvoll bzw. realisierbar. Ziel einer inner- und außerstädtischen Straßenführung muss es heute sein, einerseits den Verkehr schnell und sicher zu leiten und andererseits die Lärmbelästigung zu minimieren. Lärmschutzwände sind hier ein bewährtes Mittel, können jedoch nicht immer in unbegrenztem Maße und unbegrenzter Höhe eingesetzt werden. Um die Ursache des Straßenlärms bereits am Entstehungsort, d.h. im Bereich zwischen Autoreifen und Fahrbahn zu verringern, werden vermehrt neue Asphaltdeckschichten, wie der Offenporige Asphalt (OPA) eingesetzt.

Offenporiger Asphalt mit vielen Hohlräumen ("Flüsterasphalt") habe sich "mit Blick auf die lärmmindernde Wirkung als sehr effizient erwiesen", heißt es in einem Papier des Bundesverbandes der deutschen Industrie e.V. Das Abrollgeräusch könne damit um vier bis acht dB (A) gesenkt werden. Dies gilt jedoch nur bei Geschwindigkeiten von über 60 km/h. Darüber hinaus sind der Einbau und die Instandhaltung offenporiger Asphalte sehr kostenintensiv.

Verkehrslärm entsteht jedoch nicht nur durch Motor- und Rollgeräusche. Gerade der so genannte „Schlagloch-Effekt“, dessen Ursache häufig nicht flächenbündig eingebaute Schachtabdeckungen sind, kann zu erheblichen Lärmbelästigungen führen. Bereits in der vom Bundesministerium für Verkehr und digitale Infrastruktur die ZTV Ew StB 14 (Zusätzliche Technische Vertragsbedingen und Richtlinien für den Bau von Entwässerungseinrichtungen im Straßenbau, Ausgabe 2014) heißt es dazu:

+ Ruhig - In der Ruhe liegt die Kraft

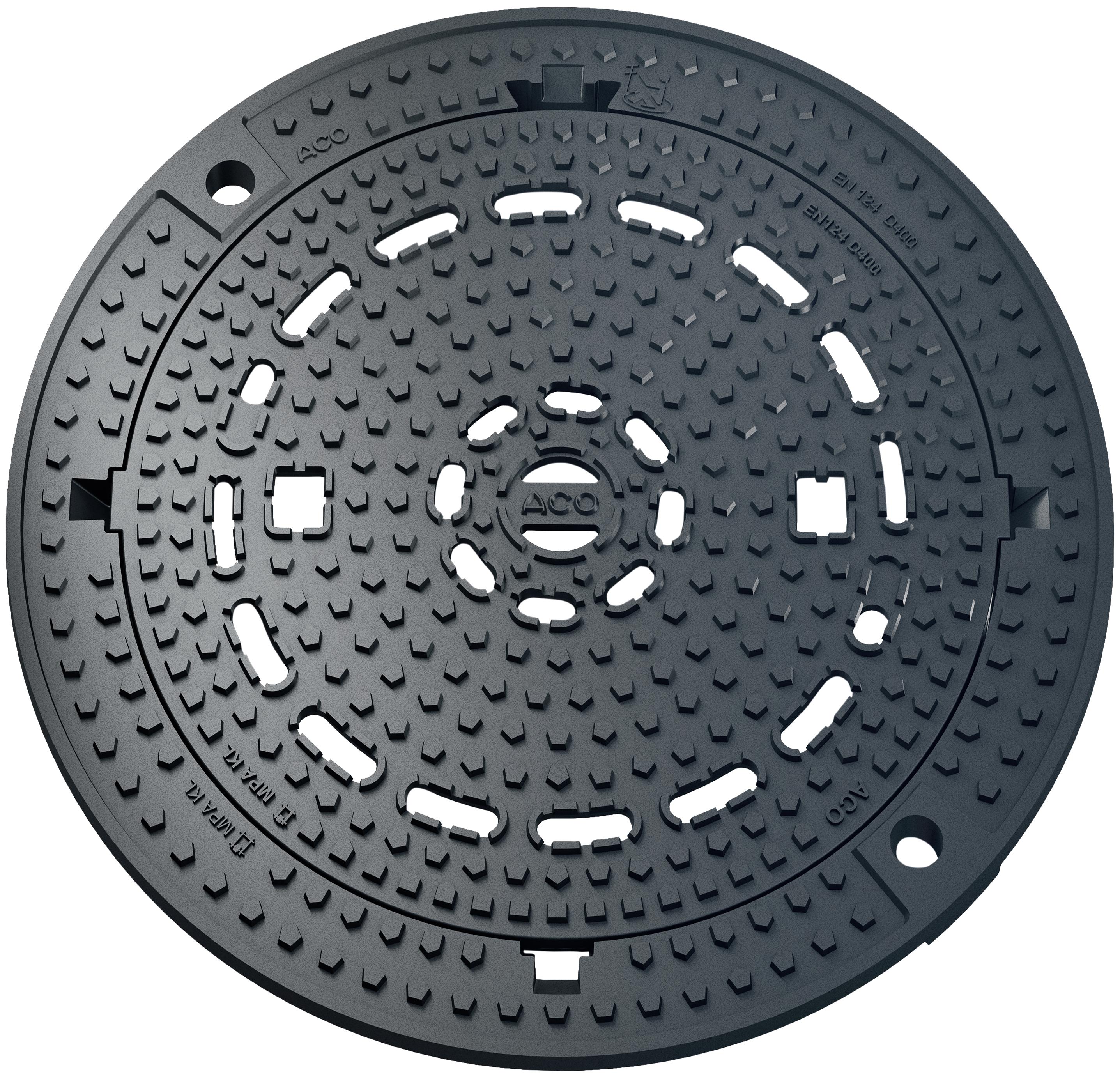

Um diese Forderungen und Empfehlungen und darüber hinaus weitere Aspekte an Wirtschaftlichkeit und Sicherheit zu erfüllen, wurden von ACO Tiefbau die Schachtabdeckungen Multitop Bituplan Plus zum Einbau in bituminöse Straßenbeläge entwickelt. Die Abdeckungen sind perfekt auf die spezifischen Arbeitsabläufe beim Einwalzen abgestimmt und können exakt flächenbündig mit dem Fahrbahnbelag eingewalzt werden. Denn der Rahmen mit rotationssymmetrischer L-förmiger Außenkontur ermöglicht die vollflächige Unterfütterung des oberen Rahmenflansches mit homogen verdichtetem Asphaltmaterial, so dass ein dauerhaft ruhiger Sitz des Rahmens im Straßenbelag gewährleistet ist. Der Verzicht auf eine Mörtelfuge trägt darüber hinaus zur Entlastung des Schachts und damit zur Wirtschaftlichkeit und Langlebigkeit des Systems bei. Neben dem oberflächenbündigen Einbau sind dämpfende, austauschbare, wartungsfreundliche Einlagen im Rahmen für eine stets ruhige Lage des Deckels beim Überfahren ein wesentlicher Faktor zur Vermeidung von Geräuschemissionen. Die Auflageflächen des Deckels und der Sitz der dämpfenden Einlage im Rahmen sind spanend bearbeitet. Dies gewährleitstet extrem planebene Auflageflächen und eine stabile und somit klapperfreie Lage des Deckels im Rahmen.

+ Luftdurchlässig - Vergrößertes Lüftungskonzept

Schachtabdeckungen haben beim Einsatz in Schmutzwasserkanälen eine weitere Funktion. Sie dienen der Belüftung der Kanäle. Betreiber abwassertechnischer Anlagen stellen aufgrund ökologisch sinnvoller Trinkwassereinsparungen der Bürger zunehmend Ablagerungen in den Kanälen fest. Die Reduzierung des Trinkwasserverbrauchs führt jedoch auf Grund der geringen Abflussmengen, insbesondere bei Trockenwetterabfluss, zur Verringerung der Schleppkraft von Verunreinigungen im Abwasser. Die Folge sind faulende Ablagerungen in der Kanalisation, die Schwefelwasserstoff erzeugen. Dies führt zu Schäden durch Schwefelwasserstoffkorrosion im gesamten Kanalsystem. Nur eine verbesserte Ventilation kann das Kanalsystem entlasten und die Schäden durch Schwefelwasserstoffkorrosion minimieren.

Bei der Entwicklung der ACO Schachtabdeckungen Multitop Plus wurde deshalb der Lüftungsquerschnitt auf ca. 323 cm² realisiert, der 79% größer als der Lüftungsquerschnitt bei Schachtabdeckungen nach DIN  19584 und sogar 131% größer als nach DIN EN 124 gefordert ist.

+ Rutschfest - Alles im Griff

Fehlende Bodenhaftung von Reifen aufgrund zu geringer oder ungleichmäßiger Griffigkeit von Straßenoberflächen kann zu gefährlichen Fahrsituationen führen. So war es für ACO selbstverständlich, speziell für die ACO Schachtabdeckungen Multitop Plus, ein neues, sicheres Oberflächendesign zu entwickeln. Es gewährleistet einbau- und fahrtrichtungsunabhängig hohe Griffigkeit, die mit bei Fahrbahnoberflächen gebrauchsüblichen Griffigkeiten vergleichbar ist. Bei Prüfungen unabhängiger Materialprüfanstalten wurde die Oberfläche der neuen Schachtabdeckung der Klasse R 11 (Rutschhemmung nach DIN 51130) zugeordnet.

Die neuen, verkehrssicheren und wartungsarmen ACO Schachtabdeckungen Multitop Plus bieten darüber hinaus weitere Vorteile. Sie sind durch die leichten Deckel mit schraubloser, wartungsfreier Arretierung aus hochverschleißfestem Kunststoff einfach bedienbar und alle Rahmen der ACO Schachtabdeckungen haben eine integrierte Aufnahme für eine mobile Einsteighilfe.

Umfassende Informationen im neuen Prospekt und ein Einbauvideo über die ACO Schachtabdeckungen Multitop Plus stehen unter www.aco-tiefbau.de zur Verfügung.
