Über 37 Jahre INSITUFORM Schlauchlining weltweit - Von der Kanaltapete zum "Standard - Sanierungsverfahren"
23.05.2008
Die Technikfamilie Schlauchlining existiert inzwischen weltweit seit mehr als 37Jahren, in Deutschland immerhin auch schon über ein Viertel Jahrhundert. Als Erfinder dieser Technik gilt der britische Ingenieur Eric Wood (†), der 1971 das Insituform® - Verfahren entwickelt hat.

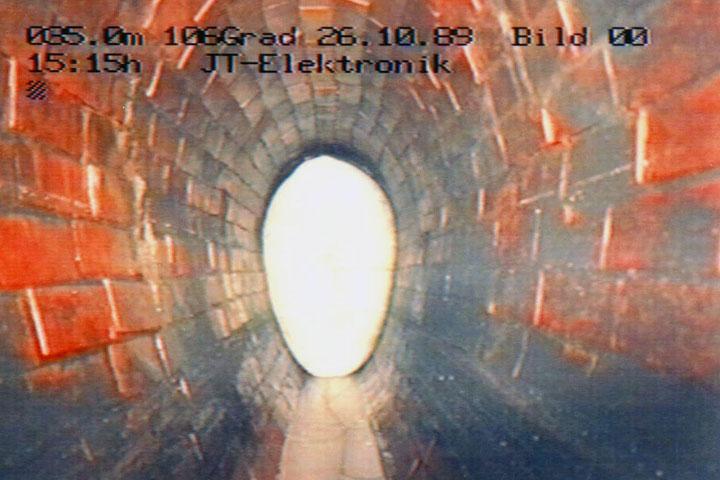

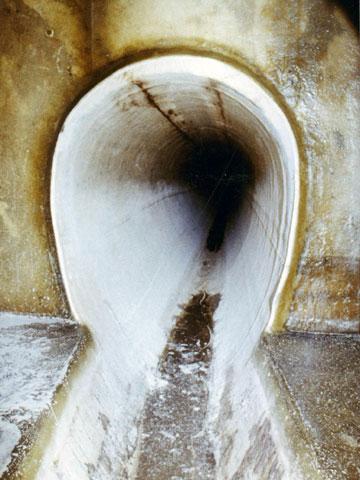

Das Insituform®-Verfahren wurde erstmals im Auftrag des Metropolitan Water Board des Greater London Council im Stadtteil Hackney eingesetzt. Dort wurde eine ca. 70 Meter lange Haltung eines gemauerten Mischwasser Eiprofilkanals, 1170 x 600mm, saniert. Zum Einsatz kam damals ein ca. 9mm dicker Nadelfilzschlauch mit einem lose innenliegenden Folienschlauch, der mit UP-Harz getränkt war und mit einer Winde eingezogen wurde („pull-in-and-inflate“-Methode). Der Schlauch wurde anschließend mit Druckluft aufgestellt und bei Umgebungstemperatur gehärtet – die Geburtsstunde des Insituform® - Schlauchlinings.
INSITUFORM® MATERIALKENNWERTE (LANGZEITWERTE) | |||||||
---|---|---|---|---|---|---|---|
LONDON-HACKNEY | 1991 | 1997 | 2001 | 1983 | HAMBURG: HOLZMÜHLEN- STRASSE | ||
Vorgabe / Betriebsdauer: | WIS 4-34-04 Standard* | 20 Jahre* | 25 Jahre* | 30 Jahre* | Ins Vorgabe | 25 Jahre* | |
Einheit | N/mm² | N/mm² | N/mm² | N/mm² | N/mm² | N/mm² | |
Biegefestigkeit Muster 1 | 39 | 47,8 | |||||
Muster 2 | 25 | 46 | 43 | 43 | 34 | 38,2 | |
Muster 3 | 47 | 34,4 | |||||
Biege-E-Modul Muster 1 | 3.100 | 3.120 | |||||
Muster 2 | 2.200 | 2.900 | 2.930 | 3.500 | 2.200 | 2.378 | |
Muster 3 | 3.300 | 2.300 | |||||
Wanddicke Muster 1 | 6,46 | ||||||
Muster 2 | 9 | 6,3 | 5,22 | 5 | 7,5 | 6,18 | |
Muster 3 | 6,32 | ||||||
*WIS 4-34-04 April 1986: Issue 1, "Specification for Polyester Insituform Sewer Linings" | *MTS Pendar | *IB Rolf Siebert | *Bodycote | *IB Siebert + Knippschild (2007) |
In Deutschland wurde das Verfahren seit 1977 von der Firma kebaco Rohrinnenauskleidung GmbH eingeführt. Seit 1989 wird es von der Firma Insituform Rohrsanierungstechniken GmbH angewendet. In den ersten Jahren war es sehr schwierig, vor allem im kommunalen Bereich, dieses neuartige Verfahren anzuwenden, so daß überwiegend industrielle Leitungen saniert wurden. Es fehlten Normen und Regelwerke für die Anwendung und zudem anfangs auch ein für öffentliche Aufträge unabdingbarer Wettbewerb. Aus diesen Gründen begann man frühzeitig mit Untersuchungen der Materialkenndaten und entsprechender Berechnungsmodelle. In den Jahren nach 1980 wurden von Insituform als erstem Unternehmen der damals noch jungen Sanierungsbranche Materialprüfungen bei der MPA NRW und der BAM Berlin (1987: u. a. 10.000h-Test) in Auftrag gegeben. An der Universität Berlin wurden von Herrn Dipl.-Ing. Volker Wagner im Rahmen seiner Doktorarbeit über Beulnachweis bei der Sanierung mit Schlauchlining Langzeituntersuchungen (Aussenwasser - Druckversuche) und Messungen an 5 Jahre alten sanierten Kanälen (u. a. Dichtheits- und Spaltmessungen) durchgeführt.

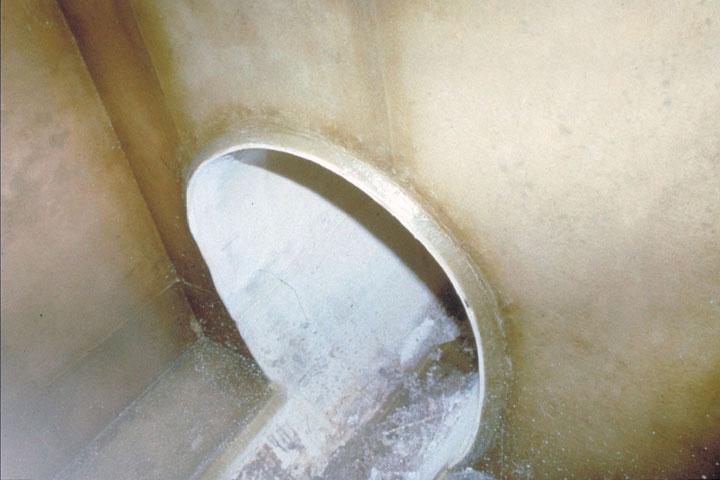

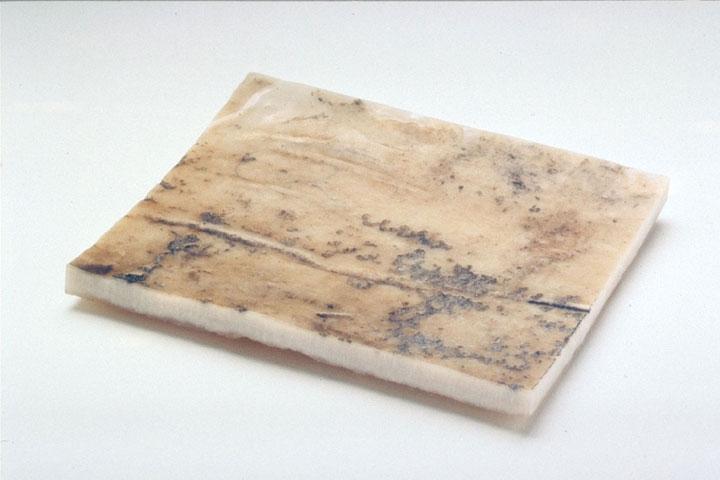

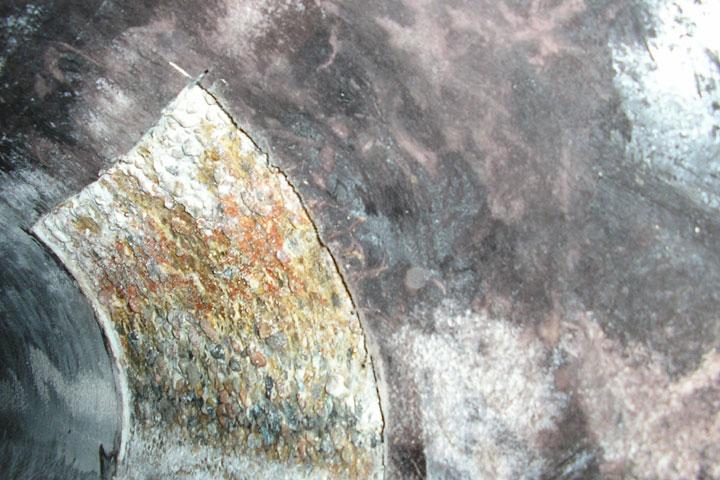

Nach einigen kleineren Probeaufträgen wurde im September 1983 erstmals von einer Abwasserbehörde einer größeren Kommune, der Hamburger Stadtentwässerung HSE, eine Sanierungsstrecke von 120 Metern Mischwasserkanal DN 600 Stahlbeton beauftragt. Diese Strecke war durch stark biogene Schwefelsäure schwer beschädigt. Nach 25 Jahren Betriebszeit entschloss sich die Hamburg Wasser (ehemals HSE) im Jahr 2007, eine erneute Beprobung der Sanierungsstrecke zur Beurteilung der Langlebigkeit von Schlauchlinern durchzuführen. Aus der Sanierungsstrecke wurden Proben entnommen und der Liner inspiziert. Auf der gesamten Länge konnten keine Auffälligkeiten an der Linergeometrie festgestellt werden. Die Lineroberfläche wies auf gesamter Länge eine dunkle Verfärbung auf. Dies ist auf die Verwendung einer damals üblichen PU-Folie als Linerbeschichtung und die vorherrschende, korrosive Kanalatmosphäre zurück zu führen. Die PU-Beschichtung auf der Lineroberfläche war teilweise nicht mehr vorhanden.
Im Jahr 1990 wurde von dem Stadtentwässerungsamt der Stadt Frankfurt am Main im Rahmen eines Baustellenvergleichs die Schlauchliningverfahren mit Warm- und Lichthärtung an zwei Sanierungsabschnitten von jeweils 500 Metern Eiprofil 80/120cm Beton mit starker biogener Schwefelsäurekorrosion eingesetzt. Die wissenschaftliche Begleitung des Vergleichs erfolgte durch die TU Berlin (FG Siedlungswasserwirtschaft). Aus dieser Massnahme existieren Materialwerte des Insituform-Verfahrens nach dem Einbau und nach einer Betriebsdauer von 5 Jahren, welche auf eine Nutzungsdauer von 50 Jahren extrapoliert wurden. Im Vergleich zu den 1996 rechnerischen Ansätzen (Biege-E-ModulLang: 1300 N/mm² und BiegezugfestigkeitLang: 18N/mm²) beweisen die extrapolierten Werte (Biege-E-Modul50 Jahre: 2645N/mm² und Biegezugfestigkeit50 Jahre: 56,5N/mm²) einen bereits damals ausgesprochen konservativen Berechnungsansatz.
INSITUFORM® MATERIALKENNWERTE (LANGZEITWERTE) | ||||
---|---|---|---|---|
FRANKFURT/MAIN:FLUGHAFENKANAL 1990 | 1995 | Extrapoliert | AnsatzLang | |
Vorgabe / Betriebsdauer: | Einbau = 1 h | 48.240 | 438.000 | Ins Vorgabe |
Einheit: | N/mm² | N/mm² | N/mm² | N/mm² |
Biegefestigkeit Muster 1 | 57,9 | 48,1 | 56,5 | 18 |
Biege-E-Modul Muster 1 | 5.754 | 3.631 | 2.645 | 1.300 |
Wanddicke Muster 1 | 10,3 | 11,1 | - | 9 |
Quelle: TU Berlin Institut für tTechnischen Umweltschutz, FB Siedlungswasserwirtschaft
Bei den wiederholten Untersuchungen des Schlauchlinings in London (Bodycote Material Testings und MTS Pendar) und in Hamburg durch das Ing.-Büro R. Siebert bzw. Siebert + Knippschild ergaben sich, neben der Wasserdichtheit, Materialkennwerte, die nach 25 Jahren über den Kurzzeitwerten zum Zeitpunkt des Einbaus lagen. Optisch konnten keine Schäden festgestellt werden. Lediglich die seinerzeit (1983) eingesetzte PU-Beschichtung war in der Hamburger Strecke durch die anhaltend stark korrosive Kanalatmosphäre teilweise nicht mehr vorhanden. Sie stellt jedoch nach dem damaligen Verständnis der Insituform® lediglich eine Einbauhilfe, nicht aber einen konstruktiven Bestandteil des Laminates dar.
- EN 13 566-1 und -4
- DWA M127-2, M143-3
- Anforderungsprofil Süddeutscher Kommunen, Hamburger Anforderungsprofil,
- Merkblätter oder ZTV’s des RSV und VSB
Insituform Rohrsanierungstechniken GmbH
Technische Geschäftsführung
Wilhelm Kröller
Tel. 0911I95773-11
E-Mail: kroeller@insituform.de
