Graben- und Mehrzweckwalzen für den Erdbau

20.04.2007

Im Erdbau eignen sich Grabenwalzen besonders zur Verdichtung stark bindiger Böden. Die Walzen werden auf Kanalbaustellen, im Gleis- und Dammbau, bei Bauwerkshinterfüllungen, im Deponiebau sowie für Unterbau- und Fundamentarbeiten eingesetzt.

Gegenüber Glattmantelwalzen und Vibrationsplatten haben Grabenwalzen auf bindigen und nassen Böden den Vorteil, dass sie sich mit ihren Stampffußbandagen nicht auf dem zu verdichtenden Untergrund festsaugen. Außerdem tragen sie durch die Profilabdrücke in der Fahrspur sowie die Knetwirkung der Stampffüße zur Entwässerung nasser Böden bei. Für wirksame Einsätze auf unterschiedlichen Bodenarten, wie beispielsweise Schieferton oder Feinkornböden, können zudem Bandagen mit Noppen, Schaf- oder Stampffüßen benutzt werden. Aufgrund ihrer vielseitigen Einsatzmöglichkeiten sind die Walzen schon seit langem nicht mehr nur in Gräben anzutreffen – vielmehr sind sie heute als Mehrzweckverdichter weit verbreitet.
Mittlerweile haben fast sämtliche Hersteller von Verdichtungsmaschinen auch Grabenwalzen in ihrem Baumaschinenprogramm. Hochwertige Technik, ausgereifte Sicherheitseinrichtungen sowie hohe Verdichtungsleistungen kennzeichnen die Maschinen. Moderne Dieselmotoren, stufenloser Allbandagenantrieb, Vibrationssysteme mit wählbarer Zentrifugalkraft und automatischer Umschaltung der Erregerwellendrehrichtung für Vorwärts- und Rückwärtsfahrt, verbreiterbare Bandagen, Vollschutz der Maschine mit robusten Abdeckhauben, Fernbedienung der Walze über Kabel, Infrarot- oder Funksender sowie zentrale Aufhängeösen zum problemlosen Absetzen der Maschine in den Graben ermöglichen einen effizienten Einsatz der Vibrationswalzen.
Bomag

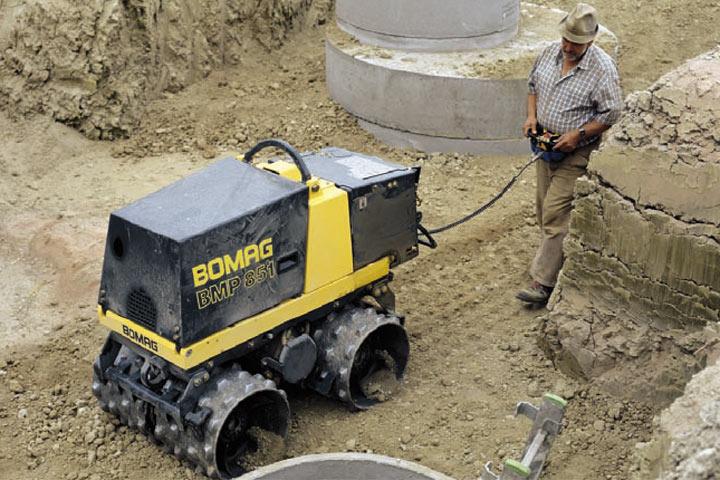

Für sicheres Arbeiten in besonderen Gefahrenbereichen oder bei schwer zugänglichen Arbeitsbereichen ist der Mehrzweckverdichter BMP 851 serienmäßig mit einer Kabelfernsteuerung ausgestattet. Als Zubehör erhältlich ist eine Kombifernsteuerung Kabel/Funk für einen Dauerbetrieb von etwa 100 Betriebsstunden. Die Walze mit 1,5 t Betriebsgewicht wurde speziell für den Erdbau entwickelt. Schnell austauschbare Bandagen mit Breiten von 61 und 85 cm und unterschiedliche Stollenprofile ermöglichen vielfältige Anwendungsmöglichkeiten.
Die als Zubehör erhältlichen Polygonbandagen mit 85 cm Arbeitsbreite zeigen, dass Bandagen nicht immer rund sein müssen. Die sechseckigen Bandagen zeichnen sich durch große Traktionswerte aus. Eine Grabenwalze mit herkömmlichen Bandagen benötigt auf besonders bindigen Böden einen großen Teil ihrer Antriebsleistung zum Säubern der Bandagen mit den Abstreifern. Polygonbandagen hingegen kommen ohne Abstreifer aus, sie reinigen sich selber.
Der hydrostatisch angetriebene Zentralerreger schwingt mit 32 Hz und erzeugt mit 80 kN Erregerkraft an den Bandagen eine Amplitude von 2,1 mm. Der Allbandagenantrieb verfügt über zwei Fahrgeschwindigkeitsstufen mit 1,2 km/h und 2,17 km/h. Bei zu hoher Fahrgeschwindigkeit wird eine Vibrationssperre aktiviert. Angetrieben wird die BMP 851 von einem luftgekühlten Hatz-Dieselmotor mit 13,8 kW Leistung und Elektrostarter. Die Motorabschaltautomatik mit Ölmangelschalter und integriertem Neigungssensor schafft eine hohe Sicherheit besonders für den Einsatz in kippgefährdeten Bereichen. Die Panzermantelverkleidung aus dickwandigem Feinkornstahl bietet der Walze einen wirksamen Vollschutz, auch beim Kippen der Maschine. Die zentrale Einpunktaufhängung ermöglicht ein einfaches Umsetzen oder Verladen der Maschine und ist zur Reduzierung der Durchfahrtshöhe klappbar.
Dynapac

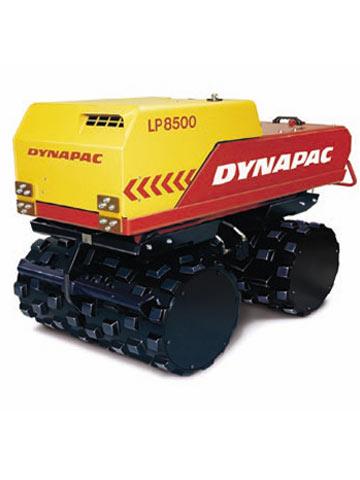

Die 1,67 t schwere Grabenwalze LP 8500 rüstet Dynapac standardmäßig mit 48 Noppenprofilen je Bandage aus. Die Arbeitsbreite der Walze kann von 85 auf 63 cm durch Verwendung schmalerer Bandagen für Einsätze unter beengten Bedingungen verkleinert werden. Der im starren unteren Maschinenrahmen gelagerte Vibrationserreger entwickelt bei einer Frequenz von 31 Hz eine Zentrifugalkraft von 65 kN und 1,2 mm Nennamplitude der Bandagen. Die hydrostatischen Antriebsmotoren in jeder Bandage verfügen über verschleißfeste Dichtungen und ermöglichen der Walze eine stufenlos einstellbare Fahrgeschwindigkeit von bis zu 39 m/min (2,34 km/h). Motorisiert ist die LP 8500 mit einem 12,5 kW starken Hatz-Dieselmotor mit Elektrostarter. Die klappbare Haube der Maschinenabdeckung ermöglicht einen leichten und uneingeschränkten Zugang zu allen Maschinenkomponenten bei Wartungsund Reparaturarbeiten.
Die Funkfernsteuerung lässt sich im Notfall durch eine manuell zu bedienende Steuerung ersetzen. Während des Arbeitseinsatzes wird die Batterie der Fernsteuerung von einem auf der Maschine montierten Ladegerät mit Extrabatterie aufgeladen.
JCB Vibromax

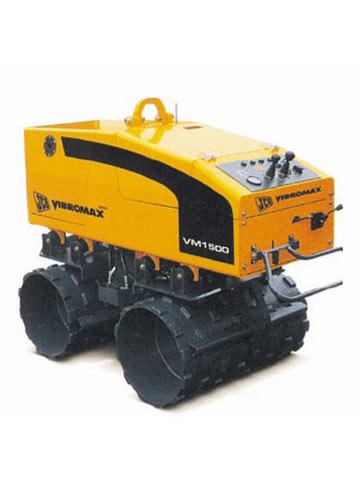

Aus dem JCB Verdichtungsprogramm wird die Grabenwalze Vibromax VM 1500 mit 63 oder 85 cm Arbeitsbreite in zwei Ausführungen angeboten. Die VM 1500 F ist funkferngesteuert und damit bei der Grabenverdichtung ohne Gefahren für den Maschinenführer einzusetzen. Die VM 1500 M mit manueller Bedienung kommt vorzugsweise zur Verdichtung von Flächen zum Einsatz. Beide Maschinen werden über einen hydrostatischen Allbandagenantrieb gesteuert. Die Vibrationslager des zentralen Vibrationserregers in der Mitte des Maschinenunterrahmens laufen im Ölbad. Der Vibrationserreger erzeugt eine Schwingfrequenz von 31 Hz und hat einen hydrostatischen Antrieb. Die VM 1500 mit 1,5 t Betriebsgewicht und 16,8 kW Antriebsleistung ist mit einem laufruhigen und wassergekühlten 3-Zylinder-Dieselmotor von Kubota ausgestattet. Bei zu niedrigem Motoröldruck oder beim Überschreiten des Kippwinkels erfolgt automatisch die Motorabschaltung.
Die Arbeitsgeschwindigkeit der Walze ist für Vorwärts- und Rückwärtsfahrt stufenlos im ersten Gang bis 1,1 km/h und im zweiten Gang bis 2,2 km/h einstellbar. Als Betriebsbremse wird der Bandagenantrieb als hydrodynamische Bremse eingesetzt. Als Parkbremse wirken Federdruck-Lamellenbremsen in den hinteren Bandagen, die selbständig schließen und hydrostatisch gelöst werden. Zur Ausstattung der VM 1500 gehören verriegelbare Hauben gegen Vandalismus, Betriebsstundenzähler, Ölstandskontrollauge, Anzeigenleuchten für Motoröl, Generator und Öltemperatur sowie für die elektrische Startvorrichtung mit Vorglühanlage. Als Option werden PDBandagen mit 63 oder 85 cm Arbeitsbreite angeboten.
Rammax-Ammann

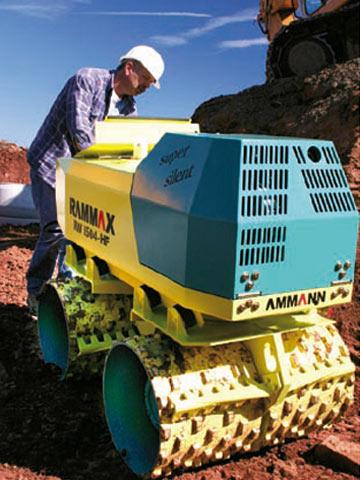

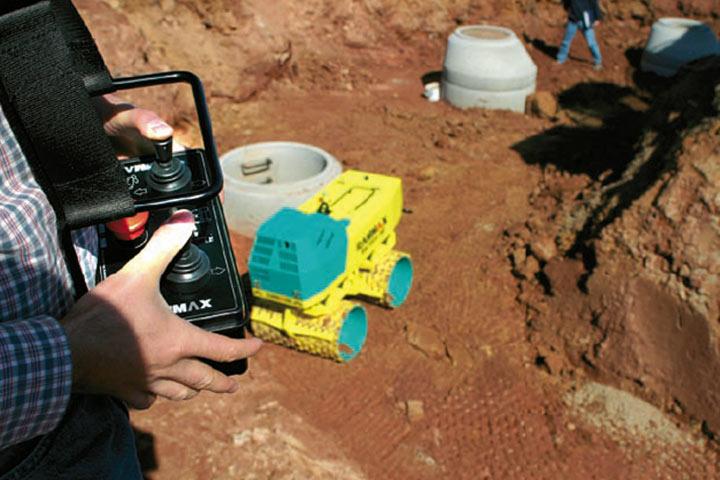

Rammax hat als Erfinder der Grabenwalze inzwischen mehr als 35 Jahre Erfahrung im Bau dieser speziellen Verdichtungsmaschinen. Die Rammax Grabenwalze RW 1504 ist mit 1,48 t Gewicht und 13,4 kW Hatz-Motor die stärkste handgeführte Grabenwalze im Rammax-Programm. Die Walze kann individuell für die speziellen Anforderungen der Kunden ausgerüstet werden: So kann sie beispielsweise mit Handsteuerung, mit Hand- und Kabelfernsteuerung oder Handund Infrarot-Fernsteuerung sowie Hand-, Kabel- und Infrarot-Steuerung geliefert werden. Bei der Solar-Infrarot-Fernsteuerung wird der Sender während der Arbeit durch Solarzellen geladen, ein Laden am Ladegerät ist nicht mehr erforderlich. Die HF-Steuerung arbeitet mit zwei voneinander unabhängigen Steuersystemen (manuell und Infrarot-Fernsteuerung). Selbst wenn der Sender verloren geht oder beschädigt wird, kann mit der Maschine über die mechanisch arbeitenden Hand-Bedienhebel weiter gearbeitet werden. Mit der Infrarot-Fernsteuerung ist Sichtkontakt zur Walze erforderlich, hierdurch besteht keine Gefahr für Mensch und Maschine.
Ohne Schmierstellen und ohne Keilriemen ist die RW 1504 völlig wartungsfrei, ausgenommen ist der Dieselmotor. Der zentrale Aufhängepunkt am Hauptrahmen schont die Gummipuffer gegen Überdehnung beim Verladen, da die Maschine am unteren Rahmen angehoben wird.

Zwei Aufsitzgrabenwalzen werden von Rammax zur Verdichtung größerer Flächen angeboten: Die RW 2900 ist mit 3 t Betriebsgewicht, 96 kN Zentrifugalkraft bei 41 Hz Schwingfrequenz und 24,6 kW Kubota-Dieselmotor weltweit die stärkste Grabenwalze. Die vier Bandagen mit 59,4 cm Durchmesser und 1,2 m Arbeitsbreite werden hydrostatisch angetrieben und von einem Zentralerreger mit 1,7 mm Amplitude in Vibration versetzt. Mit 2,3 t ist die baugleiche RW 2000 die leichtere der Aufsitzwalzen. Die Walzen können mit Arbeitsbreiten von 90 oder 110 cm (RW 2000) bzw. 100 oder 120 cm (RW 2900) ausgerüstet werden. Für verschiedene Bodenarten werden Bandagen mit zwei unterschiedlichen Profilarten geliefert.
Mit dem statisch wirkenden Rammax- Verdichterrad lassen sich auch kleinflächige Verdichtungsarbeiten durchführen. Die Verdichtung des Bodens erfolgt durch das Eigengewicht des Verdichterrads und dem von der Trägermaschine erzeugten Druck. Das Verdichterrad wirkt als Schaffußbandage und wird auch auf bindigen Böden eingesetzt. Standardmäßig wird das Verdichterrad mit einem Hydraulikhammer- Bohrbild geliefert – dadurch kann bei Einsatz eines Schnellwechsel-Systems kurzfristig zwischen verschiedenen Werkzeugen gewechselt werden.
Wacker

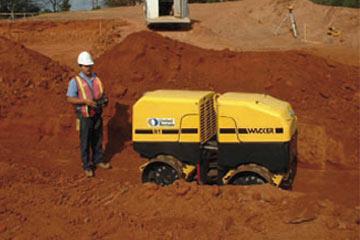

Die ferngesteuerte Universalwalze RT 56/58-SC deckt bei Wacker das Einsatzfeld der Grabenwalzen ab. Die knickgelenkten Walzen haben Betriebsgewichte von 1,39 bzw. 1,47 t, Arbeitsbreiten von 56 bzw. 82 cm und Bandagendurchmesser von 52 cm. Der innere Wenderadius der Walzen beträgt 1,86 m (RT 56) und 1,60 m (RT 82). Der wassergekühlte 3-Zylinder-Dieselmotor von Lombardini mit 15,6 kW maximaler Leistung ist auf 13,5 kW Betriebsleistung eingestellt. Mit 40 m/min (2,4 km/h) ist die maximale Transportgeschwindigkeit doppelt so groß wie die Arbeitsgeschwindigkeit von 20 m/min (1,2 km/h). Kraftstoff- und Hydrauliktank sind zusammen mit ihren Anschlussteilen leicht entfernbar und ermöglichen so einen leichten Zugang, was die Wartungsfreundlichkeit verbessert. Die Maschinenabdeckung ist unkompliziert zu öffnen: Sie besteht aus hochbelastbarem vulkanisiertem Werkstoff, der extrem haltbar, rostfrei und nahezu stoßfest ist. Die Motorkontrolleinheit mit Diagnose-LEDAnzeigen steigert die Bedienungsfreundlichkeit und hilft bei der Fehlersuche. Die Einheit überwacht die Motorfunktionen wie Öldruck, Flüssigkeitsstand im Kühler, Motortemperatur, Glühkerze, Batterie, Kippwinkel und Luftfilter.
Bei der Fernsteuerung setzt Wacker seit Jahren auf die Infrarot-Technologie. Das Kernstück des SC-Steuerungssystems (SC=Smart-Control) ist ein Infrarot-Signal mit Sichtfeldsteuerung und Nahfelderkennung. Durch die Nahfelderkennung werden sämtliche Bewegungen der Walze sofort gestoppt, sobald die Entfernung zwischen Bediener und Walze weniger als 1,5 m beträgt. Mit dieser Steuerung kann auf den herkömmlichen Sicherheitsbügel als Notschalter verzichtet werden. Darüber hinaus bleibt die Maschine ebenfalls sofort stehen, wenn ein Hindernis dem Bediener keine freie Sicht mehr auf die Walze ermöglicht. So wird verhindert, dass der Walzenfahrer die Maschine ohne Sichtkontakt blind steuert, was bei Funkfernsteuerungen möglich wäre.
Die Zentrifugalkraft der in beiden Bandagen integrierten Vibrationserreger ist auf 34,2 kN oder 68,4 kN einstellbar, bei konstanter Frequenz von 41,7 Hz. Neben der Anpassung der Erregerkraft und der Schwingungsamplitude der Bandagen an die jeweiligen Kennwerte des zu verdichtenden Bodens ist die Einstellmöglichkeit der Erregerkraft auch vorteilhaft bei niedrigen Schütthöhen oder bei der Verfüllung von Leitungsgräben, weil es hier besonders auf die schonende Verdichtung des auf der Rohrleitung liegenden Materials ankommt.
Weber mt

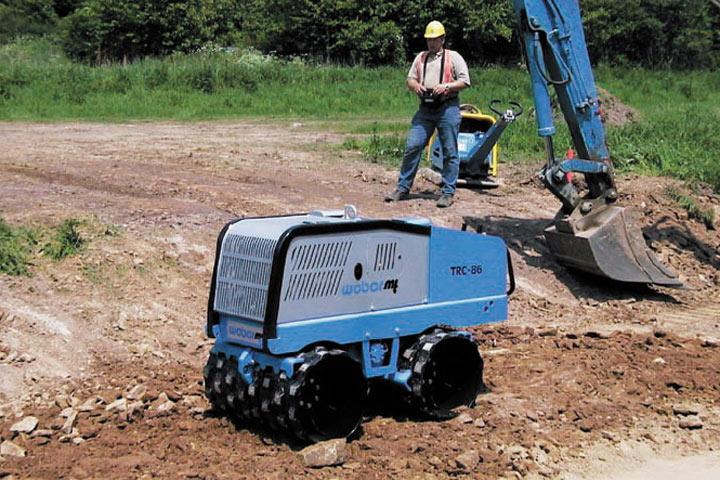

Mit Betriebsgewichten von 1,35 und 1,39 t bietet Weber mt die Grabenwalzen TRC 66 und TRC 86 an. Die Maschinen werden von laufruhigen 3-Zylinder-Dieselmotoren von Lombardini mit Wasserkühlung, Elektrostarter und 19,6 kW Leistung angetrieben. Der hydrostatische Allbandagenantrieb verleiht den Walzen eine stufenlose Arbeitsgeschwindigkeit bis 17 m/min (1,02 km/h) und eine Eilganggeschwindigkeit bis 45 m/min (2,70 km/h). Die bodenabhängige Steigfähigkeit bei abgeschalteter Vibration wird mit maximal 50 Prozent angegeben. Die baugleichen Modelle unterscheiden sich in ihrer Arbeitsbreite mit 65 und 85 cm und aufgrund der unterschiedlichen Betriebsgewichte durch verschiedene Schwingungsamplituden von 1,85 (TRC 66) und 1,70 mm (TRC 86).
Die Drehrichtung der Unwuchtmassen der zentral außerhalb der vier Bandagen angeordneten Schwingungserreger wird je nach Fahrtrichtung automatisch gesteuert. Mit der individuellen Umstellungsmöglichkeit der Drehrichtung der Unwuchtwellen kann der Schwingungserreger auch zur Unterstützung des Fahrantriebs bei Bergauffahrt oder als Bremse bei Bergabfahrt eingesetzt werden. Die Schwingfrequenz der Bandagen beträgt 32 Hz bei 75 kN Verdichtungskraft.

Sämtliche Bedienungselemente werden mit einer abschließbaren Klappe vor unerlaubtem Zugriff und Vandalismus geschützt. Ebenfalls abschließbar sind die Einfüllstutzen für Diesel und Motoröl. Eine klappbare Kranöse in der oberen Abdeckung der Walze vereinfacht die Verladung der Maschine. Als Zubehör ist eine Funkfernsteuerung lieferbar. Die Steuerung wird von der Walze aufgeladen.
Zeppelin

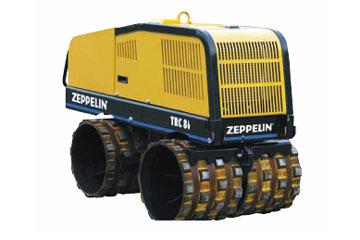

Die beiden Grabenwalzen TRC 66-F und TRC 86-F erreichen mit ihren wassergekühlten 3- Zylinder-Lombardini-Dieselmotoren einen für diese Maschinenkategorie angenehm niedrigen Geräuschpegel. Die zwei Modelle unterscheiden sich durch ihre Arbeitsbreite von 65 bzw. 85 cm und ihr Gewicht von 1350 bzw. 1390 kg. Der 19,5 kW starke Motor wird bei Überhitzung oder bei umgekippter Maschine automatisch gestoppt. In der F-Version sind die TRC-Grabenwalzen mit Funkfernsteuerung, die über das Bordnetz aufladbar ist, ausgerüstet. Bei aktivierter Automatikfunktion wechselt die Drehrichtung des Vibrationserregers selbständig in die jeweilige Arbeitsrichtung. Der Vibrationserreger ist zentral in der Maschinenmitte außerhalb der Bandagen angeordnet und wird ebenso wie der Fahrantrieb jeder einzelnen Bandage hydrostatisch angetrieben. Sämtliche Funktionen sind wahlweise fern- oder handsteuerbar.

Das Vibrationssystem arbeitet mit 32 Hz Schwingfrequenz und 75 kN Erregerkraft. Die Vibration ist bei jeder Fahrgeschwindigkeit zuschaltbar. Ein Betrieb der Grabenwalzen mit Bio-Öl der Wassergefährdungsklasse 0 ist möglich. Zum Schutz gegen Vandalismus ist die Klappe des Bedienpults abschließbar.
