Schneidgeräte
Schneidgeräte werden zur Beseitigung von einragenden Anschlußkanälen und anderen örtlich begrenzten, künstlichen Hindernissen sowie von Wurzeln im Nennweitenbereich von DN 100 bis DN 600 meist unter Kamerabeobachtung eingesetzt [NASSCO89a] [WPCF85] .
Bezüglich der Arbeitsweisen kann unterschieden werden zwischen den mechanisch arbeitenden Geräten und solchen mit Hochdruckwasserstrahlen.
Zu den mechanisch arbeitenden Geräten gehört der Rohrsägeroboter. Er basiert auf dem Einsatz eines Sägeschwertes als Schneidwerkzeug, das Vorwärts- und Rückwärtsbewegungen unter gleichzeitiger Drehbewegung ausführt (Bild 3.2.4.3.4-1) . Eine automatische Benetzung des Sägeschwertes mit Wasser bewirkt seine Reinigung und Kühlung.
Das Gerät wird unmittelbar vor der Schadensstelle pneumatisch verspannt. Über die integrierte Fernsehanlage sind die Positionierung, der Schneidprozeß und die nachträgliche Begutachtung der Schnittstellen möglich.
Das Gerät schneidet Abflußhindernisse aus sämtlichen in der Kanalisation vorkommenden Werkstoffen, wie Steinzeug, Beton, Stahl, Kunststoffe, sehr schonend und erschütterungsfrei im Nennweitenbereich DN 200 bis DN 600 bis auf eine Resteinragung von 1 mm ab.
Ein für viele Aufgaben einsetzbares Gerät ist der im (Bild 3.2.4.3.4-2) dargestellte Kanalroboter. Er besteht aus einem selbstfahrenden Grundgerät mit integrierter Kanalfernsehkamera und einem frei beweglichen Arm mit drehbarem Aufnahmekopf für folgende Werkzeuge:
- Wurzelschneidschere,
- Greifzange,
- Preßlufthammer,
- Hartmetallsäge für das Abtrennen einragender Anschlußkanäle.
Das Gerät wird von einem Bedienungsstand aus ferngesteuert. Es ist einsetzbar in Rohren ab DN 250.
Der im (Bild 3.2.4.3.4-3) dargestellte Spezial-Wurzelschneider ist mit einem Federmesser ausgestattet, das, hydrodynamisch in Rotation versetzt, die Beseitigung starker Wurzeleinwüchse ermöglicht. Das zusätzlich mit einer HD-Spülvorrichtung ausgerüstete Gerät ist im Nennweitenbereich zwischen DN 100 und DN 400 einsetzbar.
Bild 3.2.4.3.4-2:

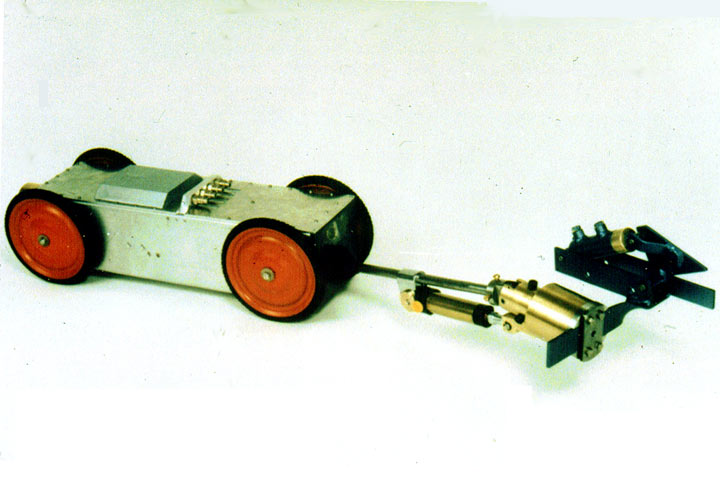

Kanalroboter ausgerüstet mit Wurzelschneidschere [FI-Oberd] |
Bild 3.2.4.3.4-3:

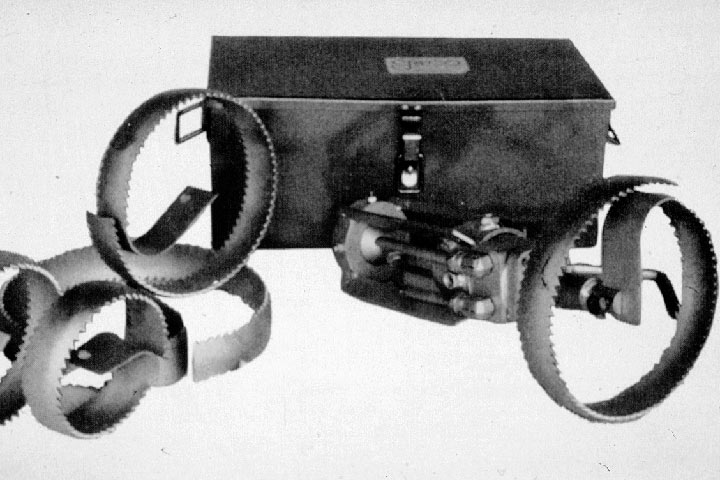

Hydrodynamisch angetriebener Wurzelschneider mit rotierendem Federmesser [FI-Rodit] |
Die mit Hochdruckwasserstrahlen arbeitenden Schneidgeräte (Bild 3.2.4.3.4-4) (Bild 3.2.4.3.4-5) nutzen den aus einer drehbar gelagerten Reinigungsdüse mit einem Druck bis 800 bar austretenden Wasserstrahl zum Schneiden der bereits genannten Abflußhindernisse, aber auch zur Beseitigung von Inkrustationen auf größeren Bereichen, wenn alle anderen Verfahren versagen [FI-Drain] [Fairh85] [Gale81b] [Gale81a] [WRC83] .
Bild 3.2.4.3.4-4:

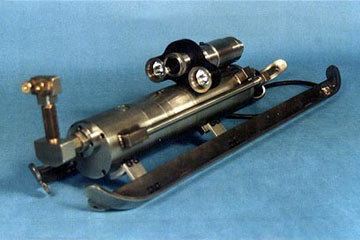

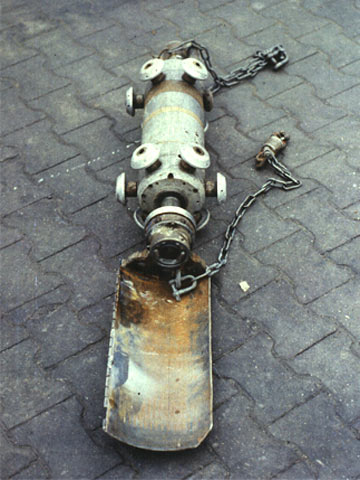

Hochdruckwasserstrahl-Schneidgerät [FI-Aquac] |
Bild 3.2.4.3.4-5:

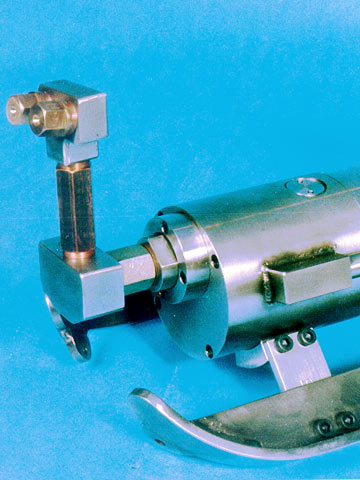

Hochdruckwasserstrahl-Schneidgerät – Detail Düsenkopf [FI-Aquac] |
Das in Kanälen DN 100 bis DN 900 einsetzbare Gerät wird mit einer Winde an die entsprechende Schadensstelle gezogen. Die Arbeitsabläufe werden mit einer integrierten Fernsehkamera überwacht. Der Wasserverbrauch beträgt max. 70 l/min.
