Nicht fachgerechte Bauausführung von Rohrverbindungen

(Rohrverbindungsarten s. (Abschnitt 1.7.1) ; Anforderungen s. DIN 19543 [DIN19543:1982] )

Fehlende oder falsch eingelegte Dichtringe (Bild 2.2.2.1.3.1-1) (Bild 2.2.2.1.3.1-2) (Bild 2.2.2.1.3.1-3) (Bild 2.2.2.1.3.1-4)
Unsachgemäße Aufbringung von Dichtstoffen, z.B. auf verschmutzte oder falsch vorbehandelte Muffenbereiche
Verarbeitung von Dichtstoffen oder -mitteln bei zu hohen oder zu niedrigen Temperaturen
Unsachgemäßes nicht zentrisches Zusammenführen der Rohre durch z.B. Verwendung ungeeigneter Geräte
Unwirksamkeit der Dichtung durch nicht ausreichendes Einbinden des Spitzendes in die Muffe bzw. in den Führungsring bei Vortriebsrohren
Fehlerhafte Schweiß- oder Klebeverbindungen bei Stahl- oder Kunststoffrohren
Beschädigungen des Führungsringes, der Rohrspiegel oder der Dichtungen beim Rohrvortrieb durch zu große Exzentrizitäten bei Einleitung der Vortriebskraft oder zu große Steuerbewegungen (s. ATV-A 125 [ATVA125:1996] [ATVM151] [Schre84] )
Zu hoher Druck der beim Rohrvortrieb eingesetzten Bentonitsuspension als Stütz- bzw. Gleitmittel.

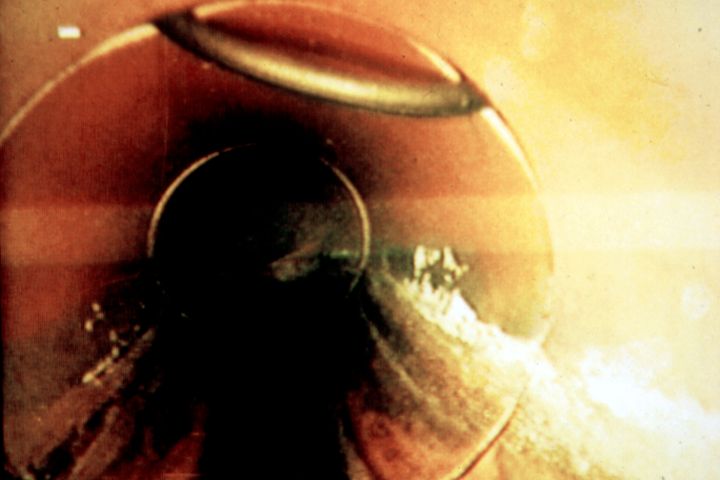

Bild 2.2.2.1.3.1-1:

Falsch eingelegter Dichtring

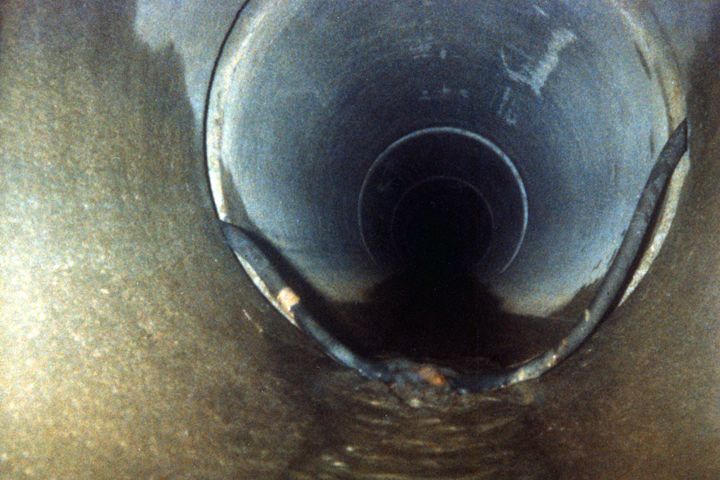

Bild 2.2.2.1.3.1-2:

Falsch eingelegter Dichtring [FI-IfK]

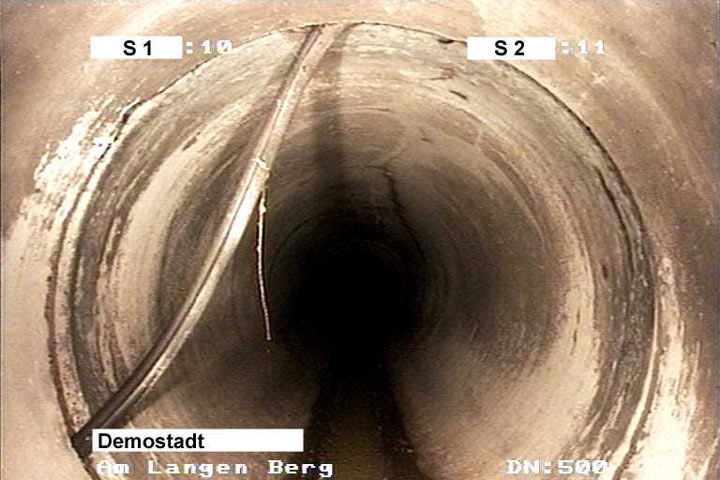

Bild 2.2.2.1.3.1-3:

Falsch eingelegter Dichtring [FI-Jtele]

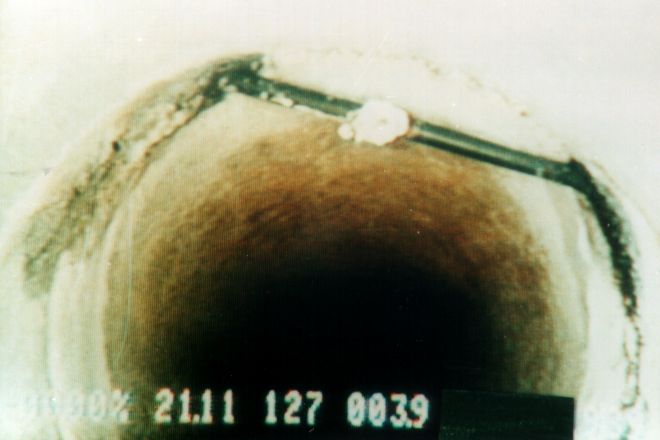

Bild 2.2.2.1.3.1-4:

Falsch eingelegter Dichtring [ATV02]
