Schadensbilder

Neben den Längs- und Querrissen, die einen relativ eindeutigen Rißverlauf aufweisen, gibt es in Kanälen Risse, die entweder von einem Punkt ausgehend, strahlenförmig verlaufen (Bild 2.8.3.1-1) oder solche mit einem völlig unregelmäßigen Verlauf (Bild 2.8.3.1-2) (Bild 2.8.3.1-3) .

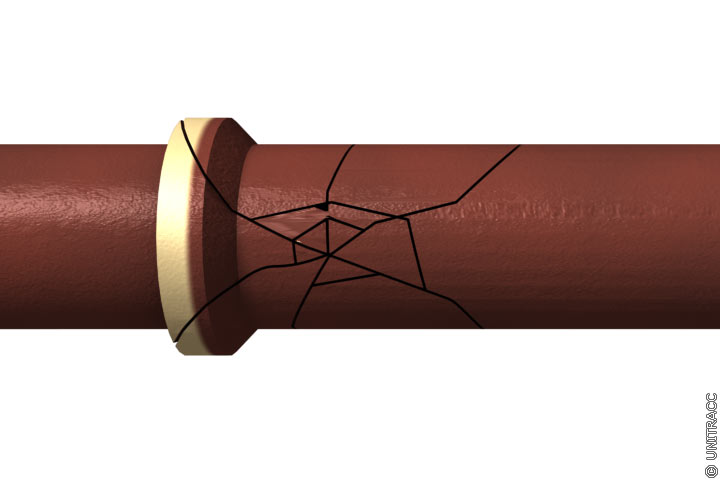

Bild 2.8.3.1-1:

Risse von einem Punkt ausgehend in Anlehnung an [Young84] [Quelle: STEIN Ingenieure GmbH]

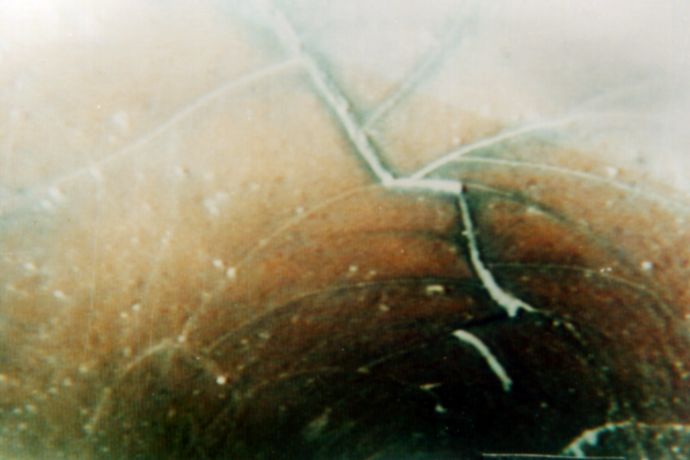

Bild 2.8.3.1-2:

Scherbenbildung in einem Steinzeugrohr; Scherben sind noch im Rohrverband [FI-IfK]

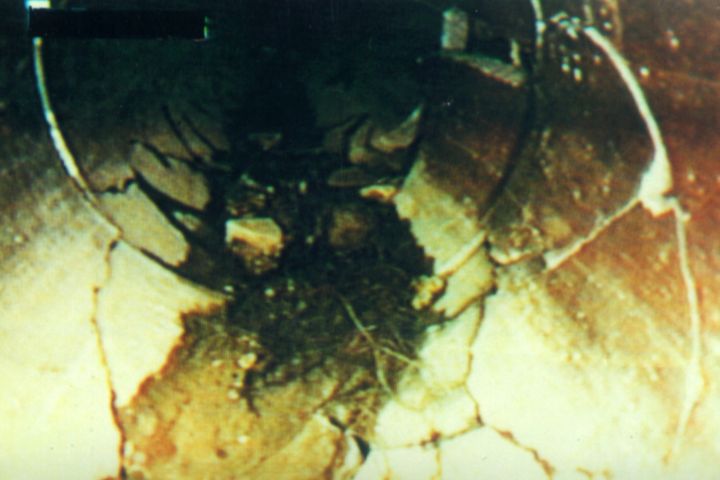

Bild 2.8.3.1-3:

Rohrbruch in einem Steinzeugrohr; einzelne Scherben haben sich bereits aus dem Rohrverband gelöst. [Quelle: STEIN Ingenieure GmbH]

In beiden Fällen kommt es fast immer zur Scherbenbildung, bei der einzelne Rohrwandungsstücke komplett von Rissen umgeben sind.
