Schadensbilder

Von den angeführten Hauptrißformen kommen bei biegesteifen Rohren Längsrisse am häufigsten vor (Bild 2.8.1.1-1) .

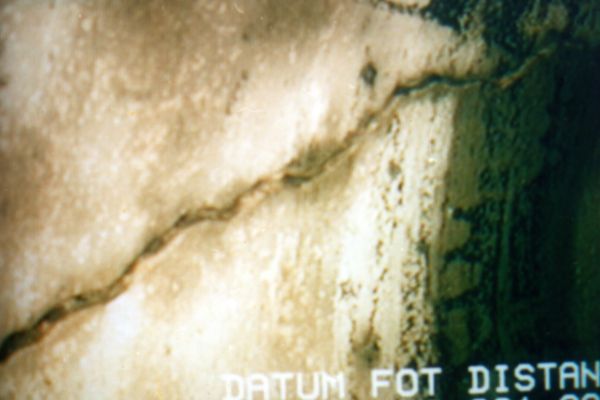

Bild 2.8.1.1-1:  Längsrisse in den Viertelspunkten eines Kanals [FI-IfK] FI-IfK Firmeninformation Ingenieurbüro für Kanalinstandhaltung (IfK), Bochum. FI-Schae Firmeninformation H. Schaefer, Geldern

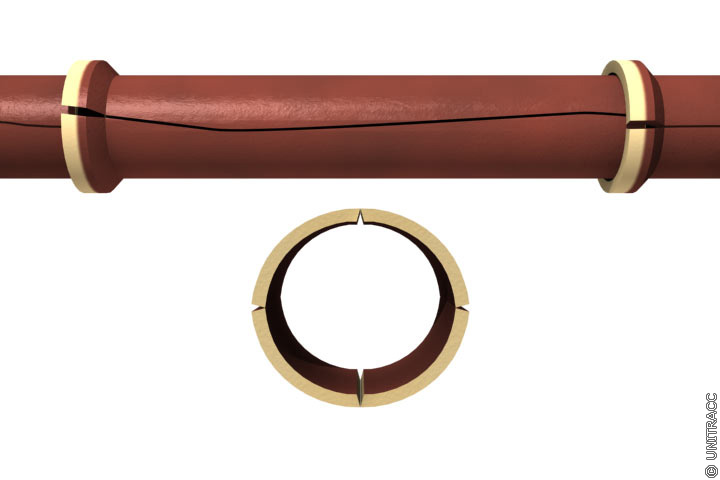

Bild 2.8.1.1-2:  Längsrisse bei biegesteifen Rohren in Anlehnung an [Young84] [Quelle: STEIN Ingenieure GmbH] Young84 Young, O.C., Trott, J.J.: Buried rigid Pipes - Structural Design of Pipelines. Elsevier Applied Science Publishers, London and New York 1984. Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

In den meisten Fällen treten diese in den Viertelspunkten der Rohre auf (Bild 2.8.1.1-2) .

Die Scheitel- und Sohlenrisse öffnen sich auf der Innenseite; die Kämpferrisse auf der Außenseite (Bild 2.8.1.1-3) .

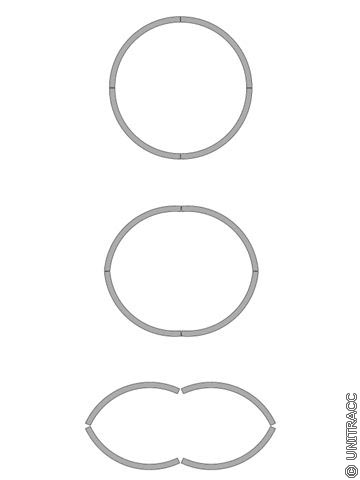

Bild 2.8.1.1-3:  Deformationsablauf eines längsgerissenen Rohres bis zum Einsturz in Anlehnung an [WRC83] [Quelle: STEIN Ingenieure GmbH] WRC83 Sewerage Rehabilitation Manual. Water Research Centre, Swindon, 1983. Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

Bild 2.8.1.1-4:  Deformationsablauf eines längsgerissenen Rohres bis zum Einsturz in Anlehnung an [WRC83]. [Quelle: STEIN Ingenieure GmbH] WRC83 Sewerage Rehabilitation Manual. Water Research Centre, Swindon, 1983. Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

Bei anderen Kanalquerschnittsformen können die Längsrisse in Abhängigkeit z.B. von der Lasteintragung, den Bettungsreaktionen oder dem baulichen Zustand des Kanals auch an anderen Stellen auftreten (Bild 2.8.1.1-5) (Bild 2.8.1.1-6) [FI-Schae] .

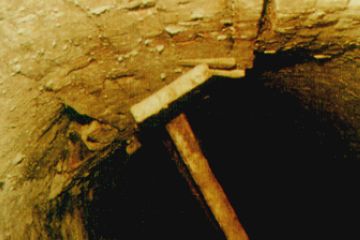

Bild 2.8.1.1-5:  Längsrisse in einem gemauerten Kanal [FI-Schae] FI-Schae Firmeninformation H. Schaefer, Geldern

Bild 2.8.1.1-6:  Längsrisse in einem Betonkanal [FI-IfK] FI-IfK Firmeninformation Ingenieurbüro für Kanalinstandhaltung (IfK), Bochum.
