Schadensbilder

Einsturz:
Unter Einsturz versteht man den vollständigen Verlust der Tragfähigkeit verbunden mit einem Zusammenbruch des jeweiligen Bauteiles (Bild 2.8.5.1-1) (Bild 2.8.5.1-2) (Bild 2.8.5.1-3) .

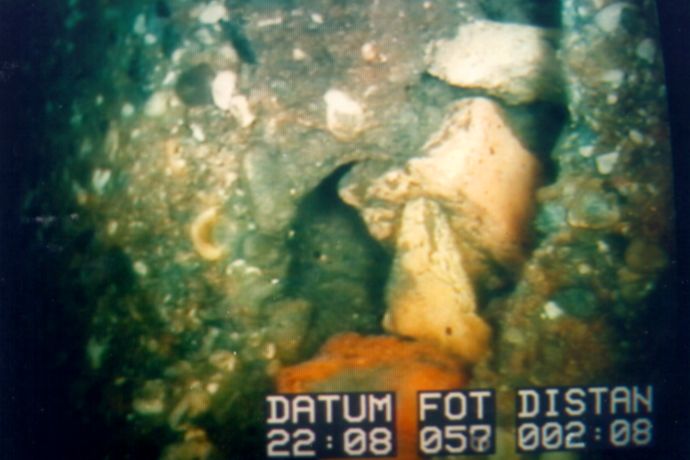

Bild 2.8.5.1-1:

Einsturz - Betonkanal [FI-KMG]

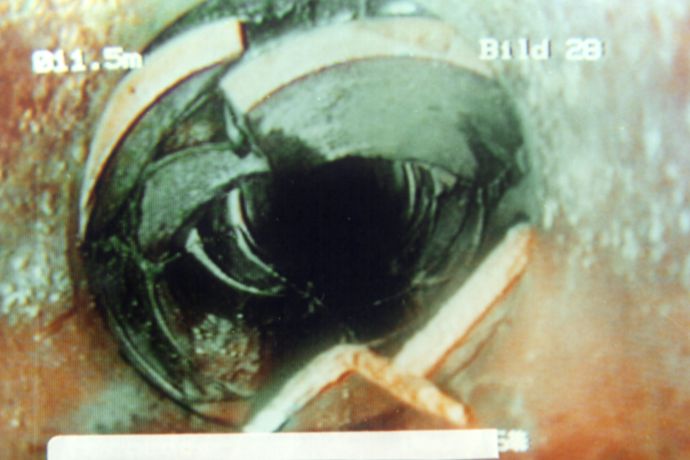

Bild 2.8.5.1-2:

Einsturz - Betonkanal [FI-IfK]

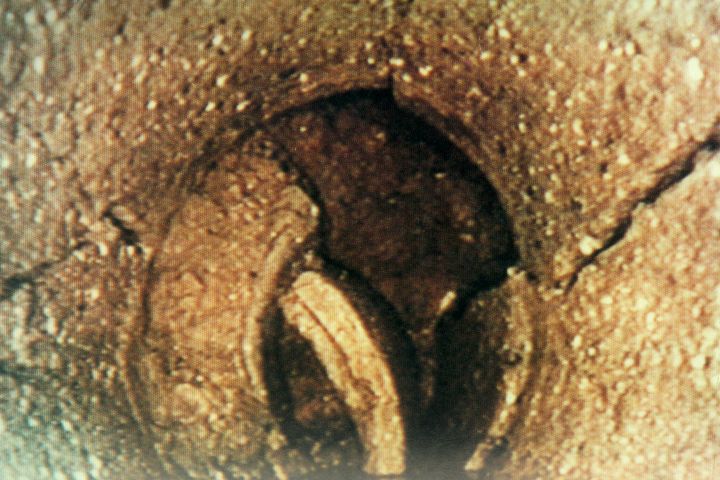

Bild 2.8.5.1-3:

Einsturz - Steinzeugkanal [FI-IfK]
