Schadensbilder

Im Falle der Abwasserkanäle findet der Verschleiß im Bereich der benetzten Rohrinnenfläche und hier vorwiegend im Sohlenbereich statt. Er ist durch einen Materialabtrag (Abrieb) meßbar und führt zu einer Erhöhung der Wandrauheit und im Extremfall zu einer Zerstörung der Rohre (Abschnitt 2.6.1) .

Die üblicherweise verwendete Verschleiß-Meßgröße ist die Reduzierung der Wanddicke des verschleißenden Körpers (Abwasserrohr), die als Verschleißbetrag (Absolutwert) bzw. als Verschleißrate (z.B. Abtrag [mm] pro 10⁵ Lastspiele) angegeben wird (Bild 2.5.1-1) (Bild 2.5.1-2) .

Bild 2.5.1-1:  Reduzierung der Rohrwanddicke durch Verschleiß (ermittelt durch Kipprinnenversuch) - Materialabtrag bezogen auf die Wanddicke [Dallw78] [Stein82b] Dallw78 Dallwig, H.-J.: Neuere Untersuchungen über Abriebfestigkeit von Rohren. Wasser und Boden (1978), H. 10, S. 258-260. Stein82b Stein, D., Niederehe, W.: Rohrwerkstoffe im Abwasserleitungsbau. Teil 1: Taschenbuch für den Tunnelbau 1981, S. 474-489. Teil 2: Taschenbuch für den Tunnelbau 1982, S. 385-406. Verlag Glückauf, Essen, 1980 und 1981.

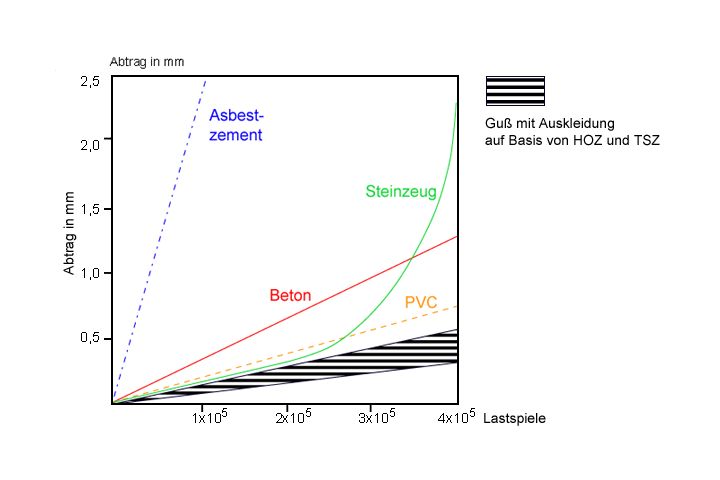

Bild 2.5.1-2:  Reduzierung der Rohrwanddicke durch Verschleiß (ermittelt durch Kipprinnenversuch) - Materialabtrag in mm [Dallw78] [Stein82b] Dallw78 Dallwig, H.-J.: Neuere Untersuchungen über Abriebfestigkeit von Rohren. Wasser und Boden (1978), H. 10, S. 258-260. Stein82b Stein, D., Niederehe, W.: Rohrwerkstoffe im Abwasserleitungsbau. Teil 1: Taschenbuch für den Tunnelbau 1981, S. 474-489. Teil 2: Taschenbuch für den Tunnelbau 1982, S. 385-406. Verlag Glückauf, Essen, 1980 und 1981.
