Schadensbilder

Abflußhindernisse:
Abflußhindernisse sind Gegenstände oder Materialien, die im Leitungsquerschnitt liegen, in diesen hineinragen oder ihn kreuzen, so daß die für einen ordnungsgemäßen Abfluß des Abwassers erforderliche freie Querschnittsfläche nicht mehr vollständig zur Verfügung steht.

Planmäßig integrierte Bauteile, wie z.B. Reduzierstücke, Schieber, Drossel- oder Rückstauklappen, stellen keine Abflußhindernisse im Sinne eines Schadens dar.

Typische und in der Praxis häufig vorkommende Abflußhindernisse sind [ATVM143-2:1999] :

• Verfestigte Ablagerungen
• Inkrustationen (Bild 2.3.1-1) (Bild 2.3.1-2) (Bild 2.3.1-3)
• Einragende Abflußhindernisse
• Wurzeleinwuchs.

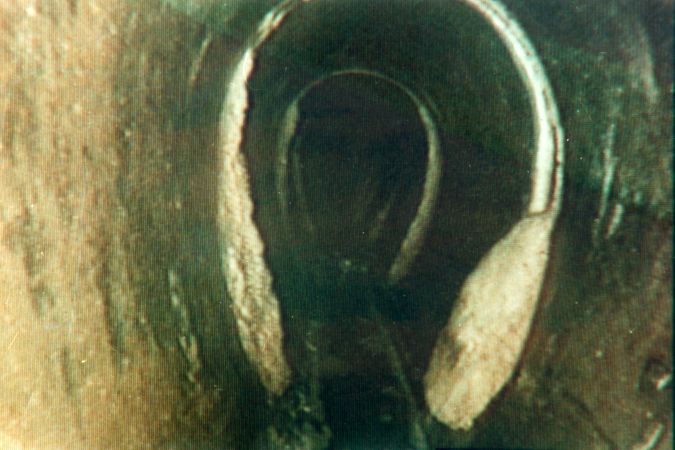

Bild 2.3.1-1:  Inkrustrationen in einem Betonkanal [FI-IfK] FI-IfK Firmeninformation Ingenieurbüro für Kanalinstandhaltung (IfK), Bochum. ATVM143-2:1999 ATV-M 143: Inspektion, Instandsetzung, Sanierung und Erneuerung von Entwässerungskanälen und -leitungen, Teil 2: Optische Inspektion (04.99).

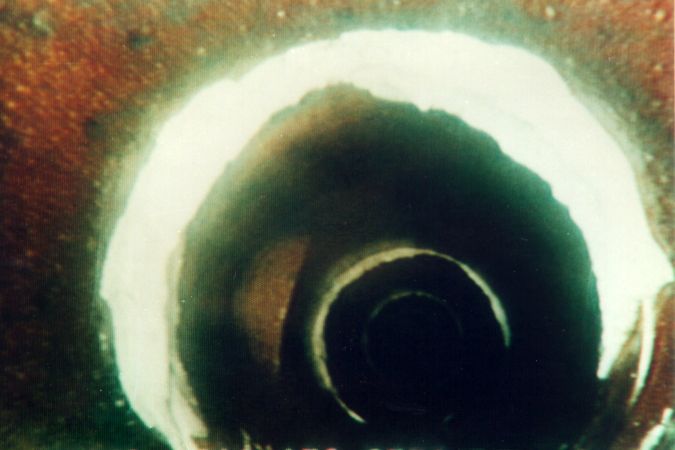

Bild 2.3.1-2:  Inkrustrationen in einem Steinzeugkanal [FI-IfK] FI-IfK Firmeninformation Ingenieurbüro für Kanalinstandhaltung (IfK), Bochum.

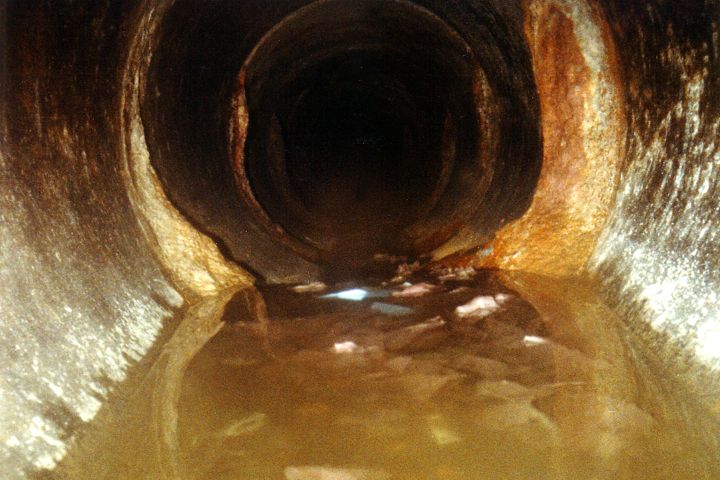

Bild 2.3.1-3:  Inkrustrationen [FI-Jtele] FI-Jtele Firmeninformation JT electronic GmbH, Lindau.
