Innenmanschetten aus Stahl mit Kunstharzklebedichtung

Bei diesem Manschettentyp übernimmt die Abdichtung eine auf die Edelstahlmanschette aufgespachtelte Beschichtung aus einem Zwei-Komponenten-Kleber auf der Basis von Epoxidharz.

Auch diese Innenmanschette wird mit einem Packer zur Schadensstelle transportiert und dort bis zum Einrasten eines Schnellverschlusses aufgeweitet. Dabei werden Innenmanschette und Altrohr miteinander verklebt.

Ein Vertreter dieser Verfahrensgruppe ist u.a. das RIVA-Verfahren [FI-RICO] für den Nennweitenbereich DN 100 bis DN 1200 (Bild 5.2.3.2.3.5-1) (Bild 5.2.3.2.3.5-2) (Bild 5.2.3.2.3.5-3) .

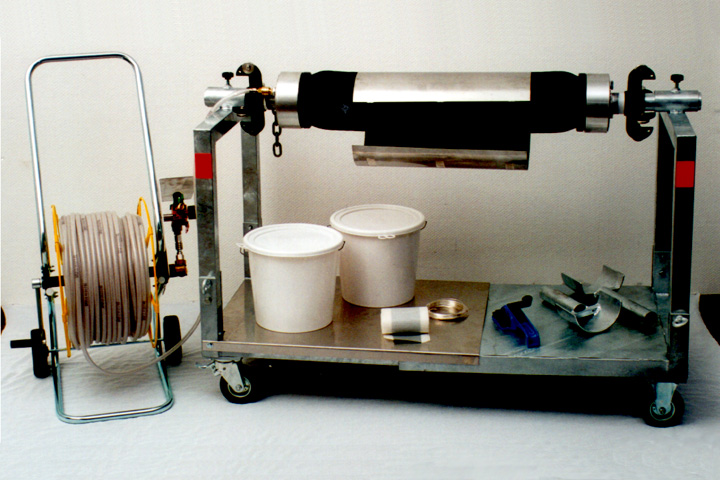

Bild 5.2.3.2.3.5-1:  RIVA-Verfahren [FI-RICO] - Edelstahlmanschette mit Packer FI-RICO Firmeninformation RICO EAB, Kempten. FI-RICO Firmeninformation RICO EAB, Kempten.

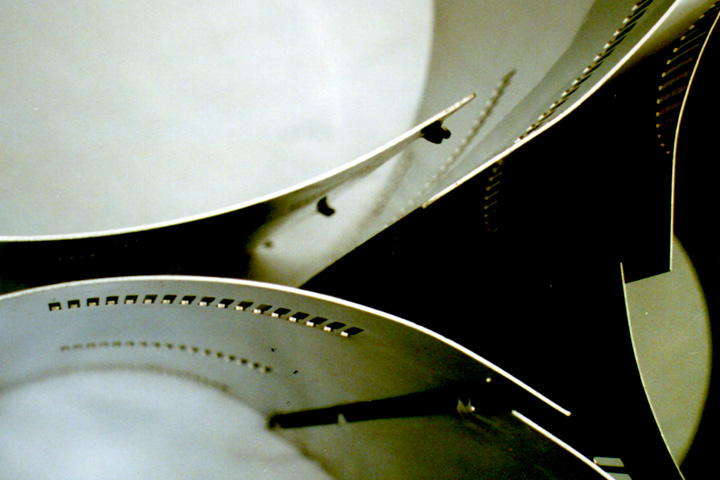

Bild 5.2.3.2.3.5-2:  RIVA-Verfahren [FI-RICO] - Schnellverschluß der Edelstahlmanschette FI-RICO Firmeninformation RICO EAB, Kempten.

Bild 5.2.3.2.3.5-3:  RIVA-Verfahren in Anlehnung an [FI-RICO] [Quelle: STEIN Ingenieure GmbH] - Fixierte Edelstahlmanschette im Kanal FI-RICO Firmeninformation RICO EAB, Kempten. Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.
