Charakterisierung des Verfahrens

Bei diesem ausschließlich in begehbaren Kanälen oder Schächten eingesetzten Verfahren wird nach einer sorgfältigen Reinigung der Rohrwandungen beiderseits der undichten Stelle eine Elastomer-Dichtungsmanschette von Hand über den abzudichtenden Bereich gelegt und mittels Spannbändern gegen die Rohrwandungsflächen gepreßt (Bild 5.2.3.2.3.7.1-1) (Bild 5.2.3.2.3.7.1-2) (Bild 5.2.3.2.3.7.1-3) (Bild 5.2.3.2.3.7.1-4) (Bild 5.2.3.2.3.7.1-5) .

Zu dieser Verfahrensgruppe zählen das Weco-Seal-Verfahren [FI-Wegne] und das Amex-10-System [FI-Amex] . Sie sind im Prinzip identisch und unterscheiden sich lediglich in der unterschiedlichen Ausbildung der Dichtungsmanschette.

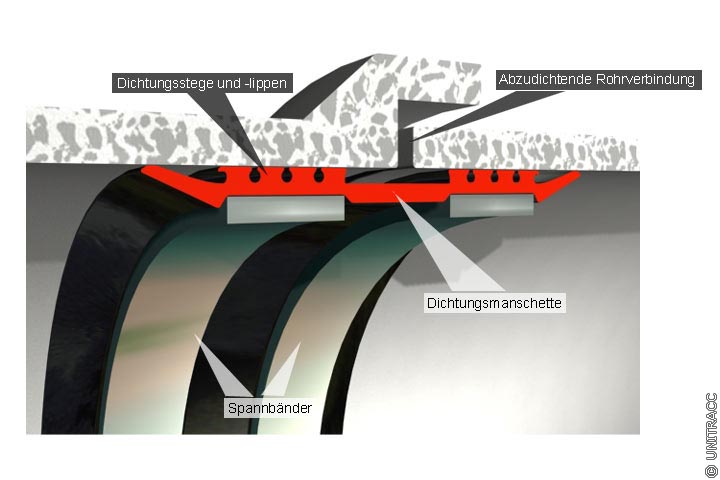

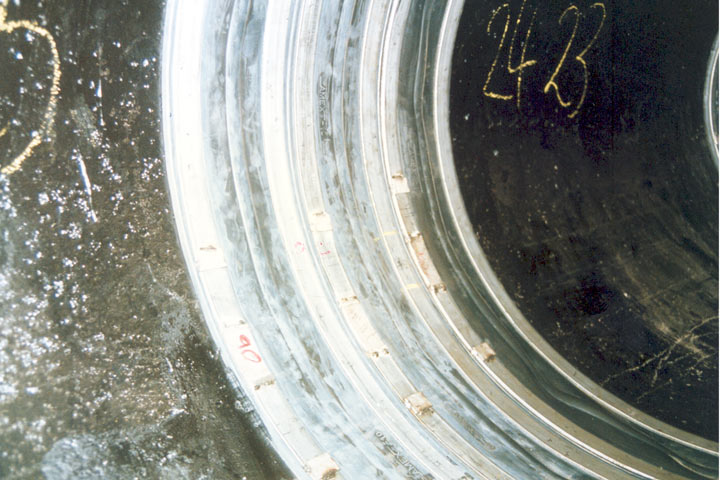

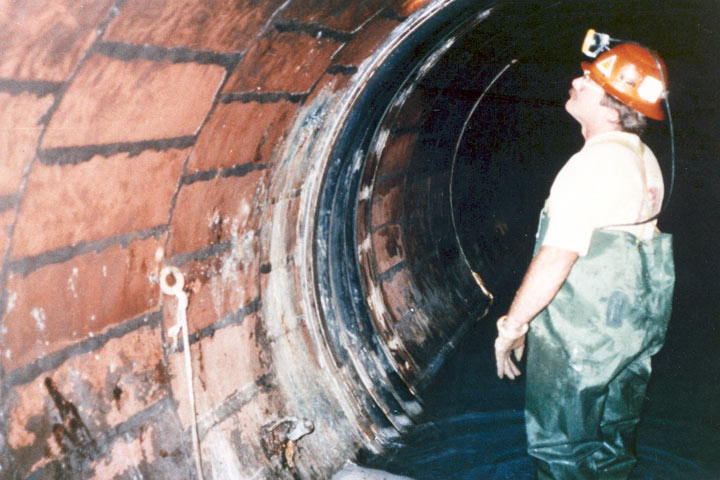

Bild 5.2.3.2.3.7.1-1:  Elastomermanschette mit teilflächger Verspannung (Amex-10-System mit Weco-Seal-Verfahren) - Schnitt durch eine Rohrverbindung mit eingebauter Dichtungsmanschette in Anlehnung an [FI-Wegne] [Quelle: STEIN Ingenieure GmbH] FI-Wegne Firmeninformation Wegner & Co., Berlin. Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum. FI-Wegne Firmeninformation Wegner & Co., Berlin. FI-Amex Firmeninformation Amex GmbH, Berlin.	Bild 5.2.3.2.3.7.1-2:  Elastomermanschette mit teilflächiger Verspannung [FI-Amex] - Mit Amex-10-System sanierte Kanäle FI-Amex Firmeninformation Amex GmbH, Berlin.	Bild 5.2.3.2.3.7.1-3:  Elastomermanschette mit teilflächiger Verspannung [FI-Amex] - Mit Amex-10-System sanierte Kanäle FI-Amex Firmeninformation Amex GmbH, Berlin.

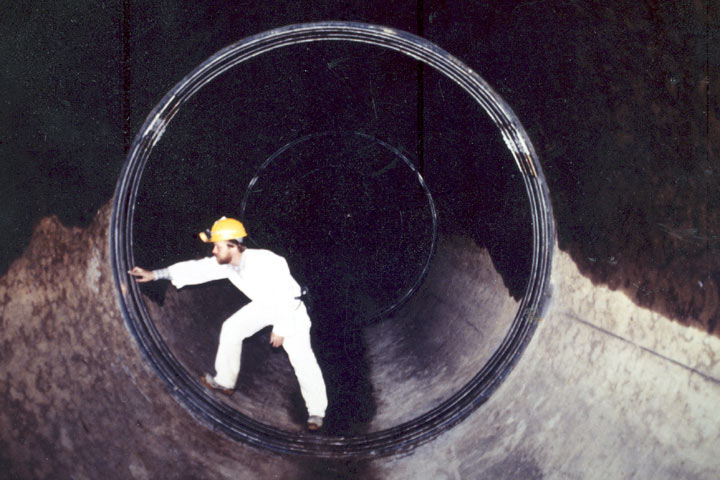

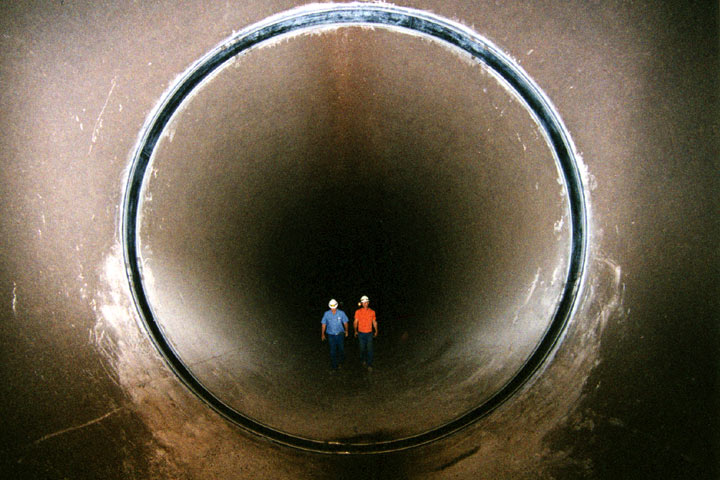

Bild 5.2.3.2.3.7.1-4:  Elastomermanschette mit teilflächiger Verspannung [FI-Amex] - Mit Amex-10-System sanierte Kanäle FI-Amex Firmeninformation Amex GmbH, Berlin.	Bild 5.2.3.2.3.7.1-5:  Elastomermanschette mit teilflächiger Verspannung [FI-Amex] - Mit Amex-10-System sanierte Kanäle FI-Amex Firmeninformation Amex GmbH, Berlin.
