Auskleidung mit vorgefertigten Kurzrohren

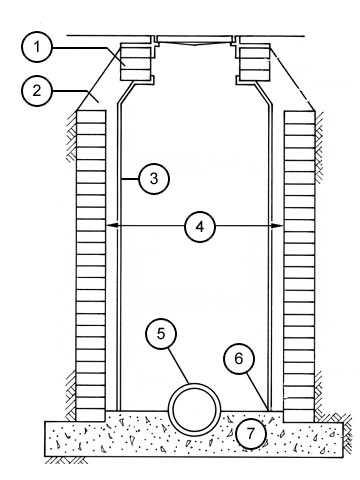

Bild 5.3.3.1-1:

Schachtauskleidung mit vorgefertigtem GFK-Rohr [NASSCO85a]

NASSCO85a

Inspector Handbook for Sewer Collection System Rehabilitation. The National Association of Sewer Services Companies (NASSCO), Winter Park, Florida USA, 1985.

NASSCO85a

Inspector Handbook for Sewer Collection System Rehabilitation. The National Association of Sewer Services Companies (NASSCO), Winter Park, Florida USA, 1985.

Biele87a

Bielecki, R., Schremmer, H.: Biogene Schwefelsäure-Korrosion in teilgefüllten Abwasserkanälen. Sonderdruck aus H. 94 (1987) der Mitteilungen des Leichtweiß-Instituts für Wasserbau der TU Braunschweig.

FI-Meyerb

Firmeninformation Meyer-Pipes, Lüneburg.

FI-AcoSe

Firmeninformation Aco Severin Ahlmann GmbH & Co. KG, Rendsburg.

Zur Schachtauskleidung mit vorgefertigten Rohren (Abschnitt 5.3.2.2.2) werden i.a. Rohre aus Kunststoffen (Abschnitt 1.7.4) , Polymerbeton (Abschnitt 1.7.8) , Faserzement (Abschnitt 1.7.9) oder Beton- und Stahlbeton mit integriertem Korrosionsschutz (Abschnitt 1.7.7.3) verwendet.

Der Ablauf einer solchen Sanierungsmaßnahme gestaltet sich wie folgt (Bild 5.3.3.1-1) [NASSCO85a] :

1. Entfernen der Schachtabdeckung und des Schachthalses sowie der Steigeisen und evtl. einragender Leitungen.
2. Anpassen des Inlinerendes an den Schachtboden bzw. Auftritt und an die einmündenden Leitungen in diesem Bereich. Für im oberen Schachtbereich evtl. vorhandene Leitungseinmündungen werden die entsprechenden Öffnungen im Inliner ebenfalls vorab hergestellt.
3. Absetzen des Inliners in einen schnellhärtenden Mörtel am Schachtboden. Zur Gewährleistung eines dichten Anschlusses für die eigentliche Verfüllung des Ringraumes wird dieser zunächst auf einer Höhe von ca. 15 cm mit dem gleichen Mörtel verfüllt. Die einmündenden Rohrleitungen im Schachtbereich werden mittels kurzer Rohrstücke aus Steinzeug, Kunststoff oder anderen korrosionsbeständigen Werkstoffen bis zum Inliner verlängert und die Anschlußbereiche abgedichtet.
4. Verfüllen des Ringraumes (Abschnitt 5.3.2.2.1) .
5. Aufsetzen des Schachthalses sowie der Abdeckung, Einbau der Steigeisen und Wiederherstellung des Straßenbereiches.

Falls erforderlich, kann der Inliner auch der Form des Schachthalses angepaßt werden.

Bild 5.3.3.1-2:

Fertigschachtteil aus Polymer-Beton [FI-Meyerb]

FI-Meyerb

Firmeninformation Meyer-Pipes, Lüneburg.

Der Inliner ist für alle auftretenden Lasten zu bemessen, wobei für eine notwendige Sicherung gegen Auftrieb besondere Vorkehrungen zu treffen sind [Biele87a] .
