Beanspruchung im Bereich des Zugkopfes

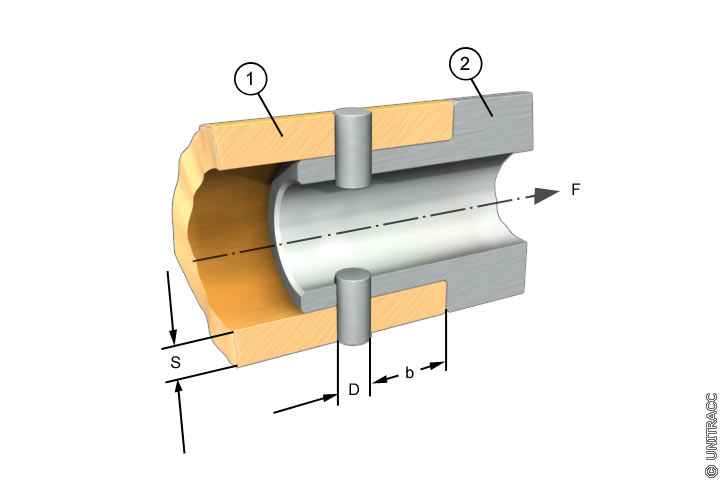

Bild 5.3.2.6.3.1.2.1-1:

Zugkopf mit Bolzenverbindung in Anlehnung an [FI-Hoech] [Koch85] [Quelle: STEIN Ingenieure GmbH]

FI-Hoech

Firmeninformation Hoechst AG, Frankfurt.

Koch85

Koch, R.: Beanspruchung von Kunststoffrohren aus HDPE bei der Sanierung von Rohrleitungen durch Relining. Vortrag an der Technischen Akademie Esslingen (06.05.85).

Quelle: STEIN Ingenieure GmbH

Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

DIN16962

DIN 16962: Rohrverbindungen und Rohrleitungsteile für Druckrohrleitungen aus Polypropylen (PP) (Norm-Entwurf 05.1994).

DIN16963

DIN 16963: Rohrverbindungen und Rohrleitungsteile für Druckrohrleitungen aus Polyethylen hoher Dichte (HDPE) (Entwurf 05.94).

Die zulässigen Zugkräfte werden nicht nur durch die Zugspannung im Rohr, sondern auch durch die im Bereich des Zugkopfes auftretenden Spannungen begrenzt. Je nach Konstruktion des Zugkopfes werden die Kräfte auf das Rohr über eine Schweißverbindung (bei angeschweißtem Einziehkonus), eine Flanschverbindung mit Vorschweißbund oder eine Bolzenverbindung übertragen (Bild 5.3.2.6.3.1.2.1-1) .

Die nach DIN 16962 [DIN16962] und 16963 [DIN16963] gefertigten Vorschweißbunde sind so konstruiert, daß sie die in (Tabelle 5.3.2.6.3.1.2.1-1) genannten Kräfte aufnehmen können.

Bei einer Bolzenverbindung gemäß (Bild 5.3.2.6.3.1.2.1-1) muß die Verbindung auf Flächenpressung (Lochleibung) und Scherung berechnet werden. Es gilt:

Formel 5.3.2.6.3.1.2.1-1:

Flächenpressung bei Bolzenverbindungen

Formel 5.3.2.6.3.1.2.1-2:

Scherung bei Bolzenverbindungen

z = Anzahl der Bolzen

Bei der Berechnung der zulässigen Einziehlänge bzw. Zugkraft ist der um die Fläche der Bohrungen verminderte Querschnitt des Rohres zu berücksichtigen.
