Beanspruchung durch hydrostatischen Druck

Beim Verfüllen des Ringraumes wirkt auf das Rohr ein hydrostatischer Druck P_h (Bild 5.3.2.6.3.2.2-1) . Dieser Druck darf nicht größer sein als der zulässige Beuldruck P _k,zul des Rohres, um Schäden zu vermeiden (Bild 5.3.2.6.3.2.2-2) [WRC83] . (Bild 5.3.2.6.3.2.2-3) können für Rohre aus PE-HD und PP-Copolymer die Beuldrücke p _K in Abhängigkeit von der Zeit für verschiedene Rohrreihen bzw. Druckklassen bei 20° C entnommen werden. Bei höheren Temperaturen ist der Beuldruck entsprechend dem Verhältnis der Kriechmodule zu reduzieren.

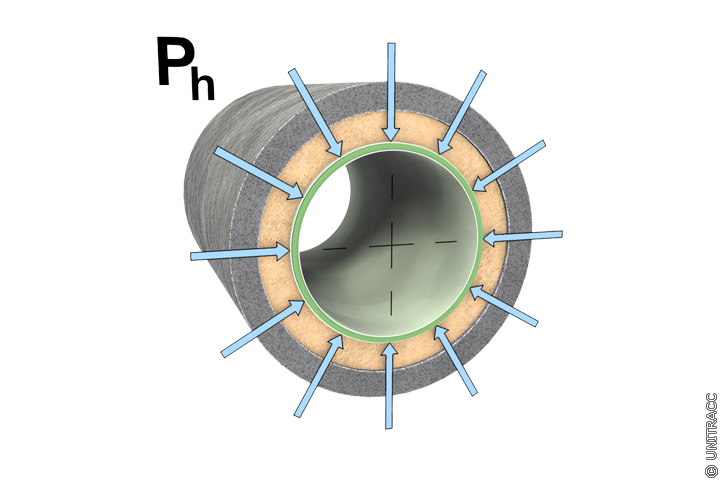

Bild 5.3.2.6.3.2.2-1:  Wirkung des hydrostatischen Druckes ph auf das eingezogene Rohr [FI-Hoech] [Koch85] FI-Hoech Firmeninformation Hoechst AG, Frankfurt. Koch85 Koch, R.: Beanspruchung von Kunststoffrohren aus HDPE bei der Sanierung von Rohrleitungen durch Relining. Vortrag an der Technischen Akademie Esslingen (06.05.85). WRC83 Sewerage Rehabilitation Manual. Water Research Centre, Swindon, 1983.

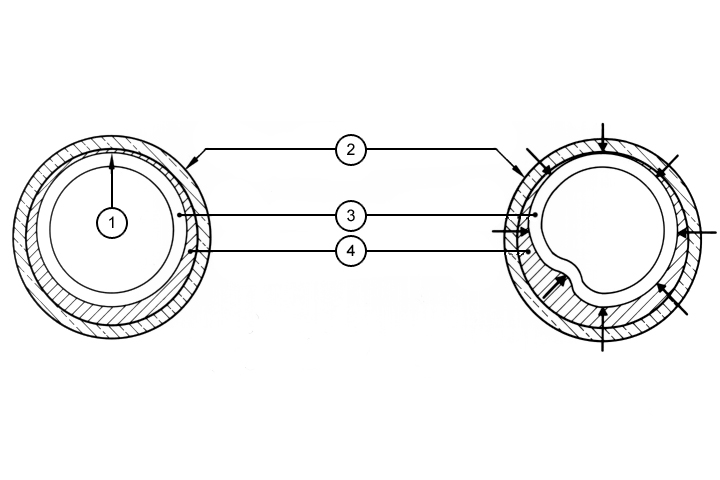

Bild 5.3.2.6.3.2.2-2:  Beulen des Inliners bei der Ringraumverfüllung [WRC83] WRC83 Sewerage Rehabilitation Manual. Water Research Centre, Swindon, 1983.

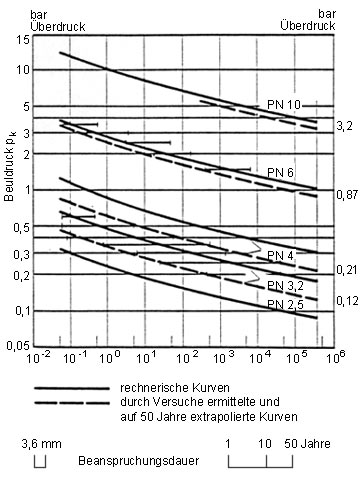

Bild 5.3.2.6.3.2.2-3:  Beuldruck von Rohren aus PE-HD (Hostalen GM 5010 T2) und PP-Copolymer (Hostalen PPH 2222) bei äußerem Wasserdruck und 20° C. Die eingezeichneten Strecken geben Beulbeginn und -ende an [FI-Hoech] [Koch85] FI-Hoech Firmeninformation Hoechst AG, Frankfurt. Koch85 Koch, R.: Beanspruchung von Kunststoffrohren aus HDPE bei der Sanierung von Rohrleitungen durch Relining. Vortrag an der Technischen Akademie Esslingen (06.05.85).

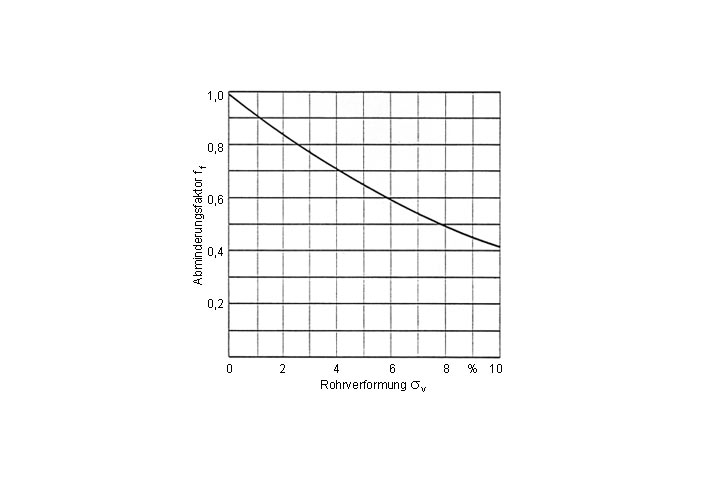

Im allgemeinen ist der 1-h-Beuldruck in Abhängigkeit vom Erstarrungszeitpunkt des Dämmers maßgebend. Sofern das Rohr durch den Auftrieb verformt wird, reduziert sich der Beuldruck um einen von der Verformung abhängigen Faktor f_r (Bild 5.3.2.6.3.2.2-4) . Für den zulässigen Beuldruck und damit Fülldruck gilt:

Wird ein höherer Fülldruck notwendig als das Rohr aufnehmen kann, setzt man den Inliner mit Wasser unter Innendruck. Dieser soll nur so hoch gewählt werden, daß er geringfügig über dem zu erwartenden Fülldruck des Dämmers liegt. Ein zu hoher Innendruck führt zu einer Aufweitung des Rohres. Bei der Druckentlastung kann dann die Rückverformung des Kunststoffrohres länger dauern als die Abbindung des Dämmers, so daß es zu einer Ablösung des Inliners vom Dämmer kommt. Das in der Rohrleitung enthaltene Wasser kann nach der Verdämmung zur Druckprüfung verwendet werden.
