Konudur-Home-Liner- Verfahren

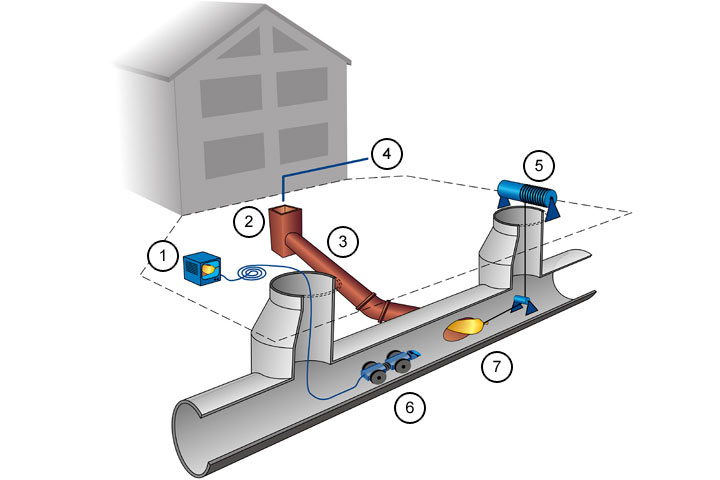

Bild 5.3.2.4.1.3.5-1:  Konudur-Home-Liner-Verfahren [FI-Preus] - Auskleidung des Anschlußkanals durch Einziehen des Inlinerschlauches über einen Einsteigschacht FI-Preus Firmeninformation Preussag Rohrsanierung GmbH, Berlin. FI-MCBau Firmeninformation MC-Bauchemie Müller GmbH & Co, Bottrop. Gerde96 Gerdes, K.: In der Praxis bewährt - Sanierung von Hausanschlußleitungen mit dem Pull-Liner Verfahren. bauwirtschaftliche informationen umweltschutz (bi) (1996), H. 4, S. 57-59. FI-Preus Firmeninformation Preussag Rohrsanierung GmbH, Berlin.

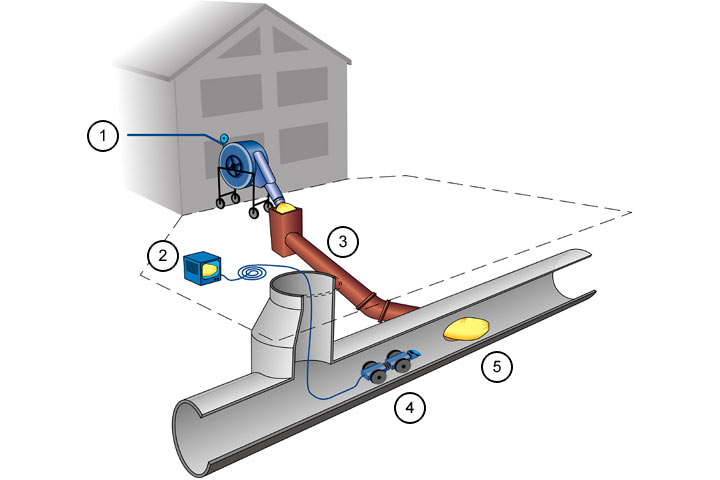

Bild 5.3.2.4.1.3.5-2:  Konudur-Home-Liner-Verfahren [FI-Preus] - Auskleidung des Anschlußkanals durch Invertieren des Inlinerschlauches über einen Einsteigschacht FI-Preus Firmeninformation Preussag Rohrsanierung GmbH, Berlin.

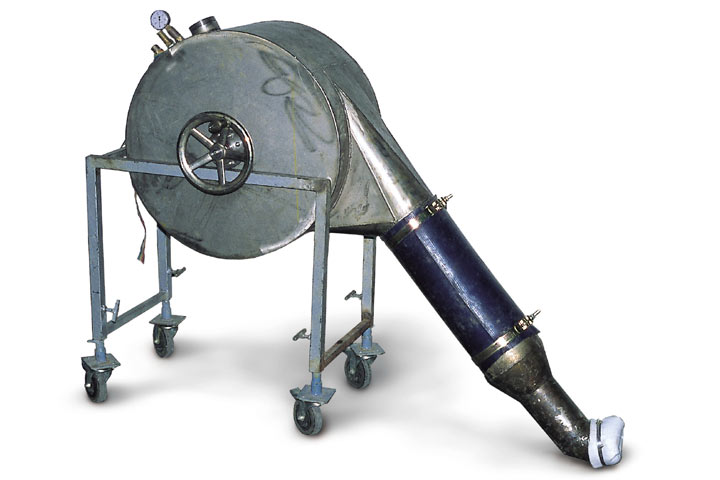

Bild 5.3.2.4.1.3.5-3:  Konudur-Home-Liner-Verfahren [FI-Preus] - Inversionstrommel FI-Preus Firmeninformation Preussag Rohrsanierung GmbH, Berlin.

Der seit 1995 eingesetzte Home-Liner existiert in 3 Varianten und besteht aus einem ca. 3 bis 6 mm dicken Polyesternadelfilzschlauch, der mit kalt- und warmhärtenden Epoxidharzen getränkt werden kann, sowie einem elastomeren Kalibrierschlauch [FI-MCBau] .

Bei der ersten Variante, auch Pull-Liner genannt (Bild 5.3.2.4.1.3.5-1) , erfolgt der Einbau durch Einziehen des Inlinerschlauches bei gleichzeitiger Imprägnierung über einen Einsteigschacht oder eine Reinigungsöffnung.

Durch Aufweiten des Kalibrierschlauches mit Druckluft von 0,8 bis 0,9 bar wird der Inlinerschlauch an die Kanalinnenwand gepreßt. Folie und Kalibrierschlauch werden nach Abschluß der unter Aufrechterhaltung des Druckes stattfindenden Kalthärtung mit einer Aushärtungszeit von 6 bis 24 Stunden entfernt.

Bei der zweiten Variante wird polyurethankaschierter Polyesternadelfilz als Trägermaterial verwendet, der bei kleinen Nennweiten mit Luft und bei größeren mit Wasser eingestülpt wird (Bild 5.3.2.4.1.3.5-2) (Bild 5.3.2.4.1.3.5-3). Hier wird eine Bogengängigkeit von 67° ab DN 150 erzielt.

Bei Variante drei wird ein thermoreaktives Epoxidharz verwendet, welches dem Anwender ausreichend Zeit gibt den Liner auch bei höheren Temperaturen und größeren Haltungslängen im Kanal zu positionieren. Anschließend wird er bei Temperaturen von +80° C (heiße Druckluft, Dampf oder Wasser) in 2 Stunden ausgehärtet.

Der Inliner läuft im Einbindungsbereich des Straßenkanals ohne Stufen aus, ein Ablängen ist lediglich an der Hausseite erforderlich.

Der Konudur Home-Liner ist nach Herstellerangaben für die nahezu faltenfreie Auskleidung von Kanälen DN 100 bis 600 oder Eiprofilen dieser Größenordnung konzipiert [Gerde96] .

An einem Tag können zwei Hausanschlüsse mit ca. 10 bis 13 m Länge von drei Arbeitskräften saniert werden [FI-Preus] .
