Brawoliner-Verfahren

Das Brawoliner-Verfahren basiert auf einem Trägerschlauch aus 100 % Polyester mit einem anfangs außenliegenden, integrierten Folienschlauch und einer Imprägnierung mit kalthärtendem Epoxidharz (Bild 5.3.2.4.1.3.4-5) .

Er wurde nach Herstellerangaben speziell für die faltenfreie Auskleidung von Anschlußkanälen DN 100 bis 200 mit kleinen Krümmungsradien und Bögen bis zu 90° entwickelt.

Der Einbau des Inlinerschlauches erfolgt im Umstülpverfahren mit Druckluft (Bild 5.3.2.4.1.3.4-1) (Bild 5.3.2.4.1.3.4-2) (Bild 5.3.2.4.1.3.4-3) (Bild 5.3.2.4.1.3.4-4) (Bild 5.3.2.4.1.3.4-6) (Bild 5.3.2.4.1.3.4-7) (Bild 5.3.2.4.1.3.4-8) (Video 5.3.2.4.1.3.4-1) .

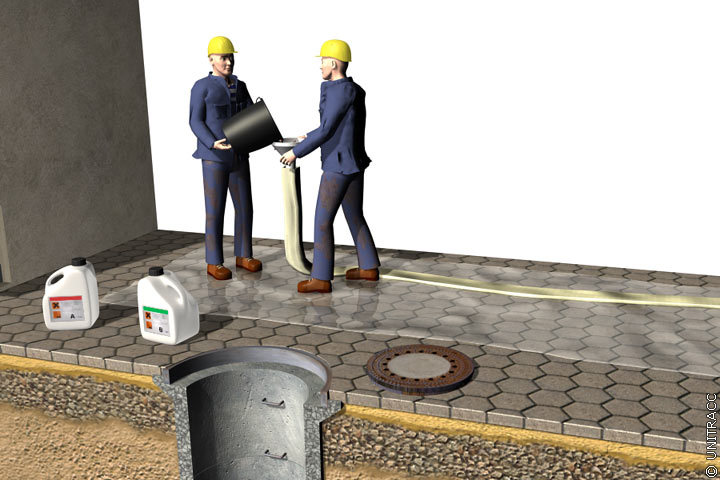

Bild 5.3.2.4.1.3.4-1:

Brawoliner-Verfahren - Einfüllen des Harzes [Quelle: STEIN Ingenieure GmbH]

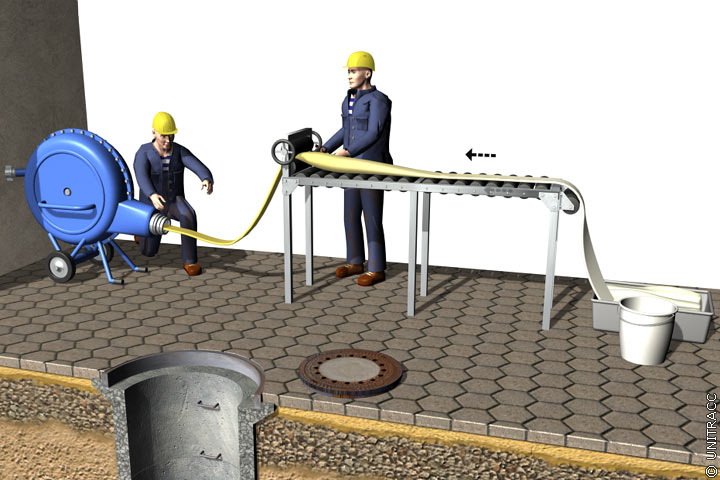

Bild 5.3.2.4.1.3.4-2:

Brawoliner-Verfahren - Imprägnierung des Schlauches [Quelle: STEIN Ingenieure GmbH]

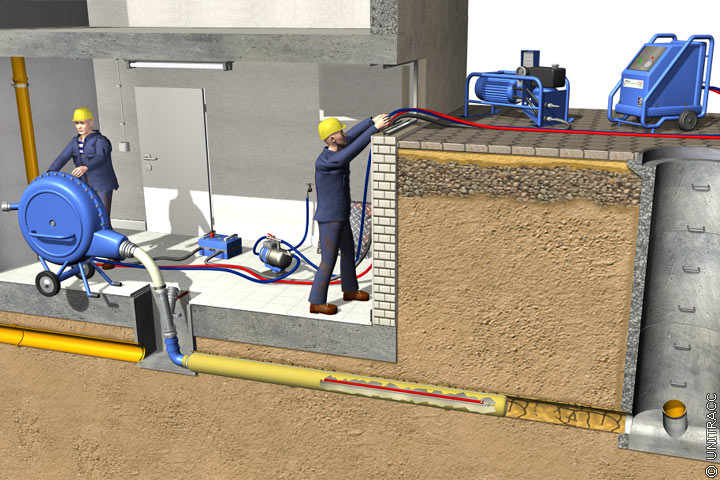

Bild 5.3.2.4.1.3.4-3:

Brawoliner-Verfahren - Inversion des Schlauches [Quelle: STEIN Ingenieure GmbH]

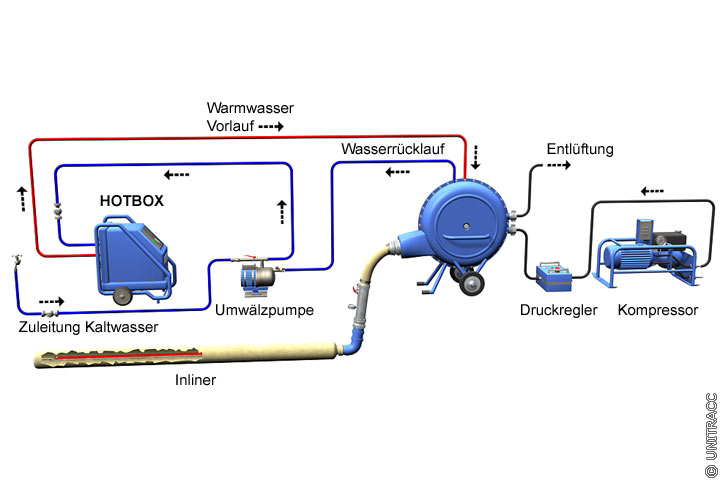

Bild 5.3.2.4.1.3.4-4:

Brawoliner-Verfahren - Funktionsschema Brawoliner-Hotbox [Quelle: STEIN Ingenieure GmbH]

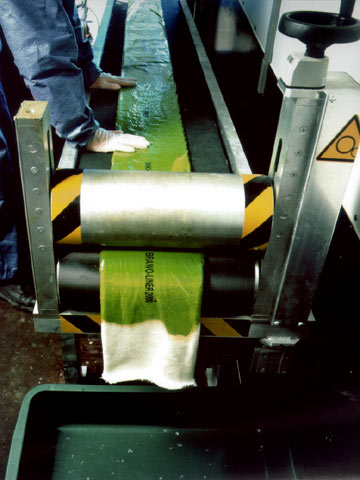

Bild 5.3.2.4.1.3.4-5:

Brawoliner-Verfahren [FI-Braun] - Einwalzen des Epoxidharzes mit Hilfe einer mobilen Harzimprägnieranlage

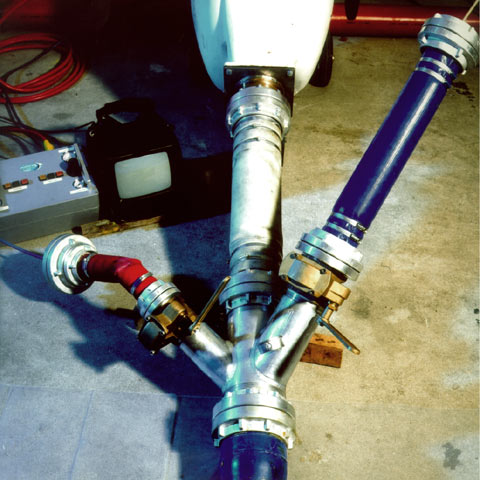

Bild 5.3.2.4.1.3.4-6:

Brawoliner-Verfahren [FI-Braun] - Inversionstrommel

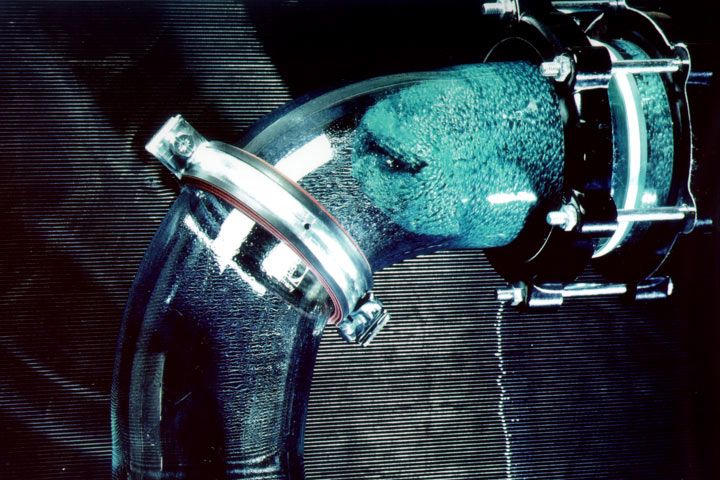

Bild 5.3.2.4.1.3.4-7:

Brawoliner-Verfahren [FI-Braun] - Inversion des Brawoliner durch einen 90°-Bogen

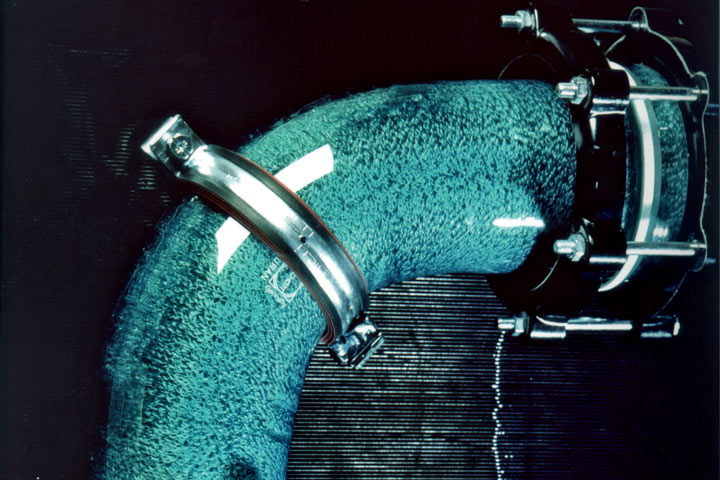

Bild 5.3.2.4.1.3.4-8:

Brawoliner-Verfahren [FI-Braun] - Inversion des Brawoliner durch einen 90°-Bogen
