Einbau der Schläuche

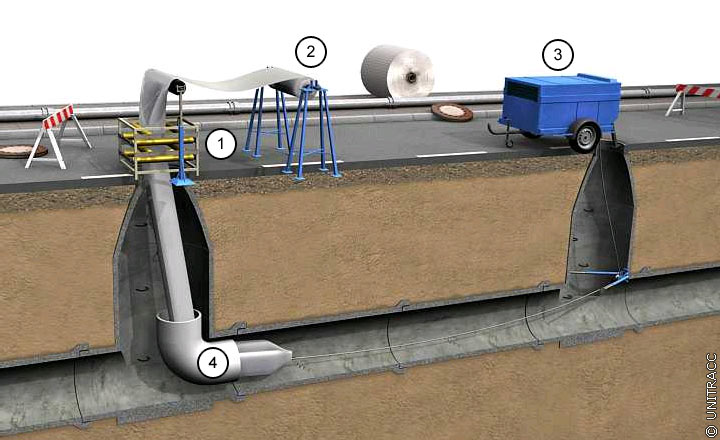

Bild 5.3.2.4.2.4-1:

Arbeitsschritte beim Noppenschlauchverfahren - Einziehen der Schläuche [Quelle: STEIN Ingenieure GmbH]

Quelle: STEIN Ingenieure GmbH

Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

DINEN1610:1997

DIN EN 1610: Verlegung und Prüfung von Abwasserleitungen und -kanälen (10.97).

In Abhängigkeit des gewählten Systems werden, wie bereits erwähnt, ein oder mehrere auf Trommeln gewickelte Schläuche nacheinander über den Einsteigschacht in die zu sanierende Haltung eingezogen. Nach Erreichen des Zielschachtes werden die Schläuche beidseitig mit Rohrblasen abgedichtet (Bild 5.3.2.4.2.4-1) (Bild 5.3.2.4.2.4-2) (Bild 5.3.2.4.2.4-3) (Bild 5.3.2.4.2.4-4) (Bild 5.3.2.4.2.4-5) (Bild 5.3.2.4.2.4-6) (Bild 5.3.2.4.2.4-7) und mit Luftdruck so weit rückverformt, daß das Einziehen des nachfolgenden Schlauches möglich wird. Für diesen Zweck ist sowohl im Kontrollschlauch als auch im Preliner eine Hilfsleine für die Rückholung des Windenseiles integriert. Gleichzeitig wird eine Dichtheitsprüfung nach DIN EN 1610 [DINEN1610:1997] für jeden Schlauch durchgeführt (Abschnitt 4.5.1.2) . Beim innenliegenden Noppenschlauch dient die Rückverformung zur Nachbildung der endgültigen Querschnittsgeometrie. Der erforderliche Druck von ca. 0,5 bar wird mit Hilfe von Wasser oder Luft aufgebracht und bis zum Ende der Sanierungsmaßnahme aufrechterhalten.

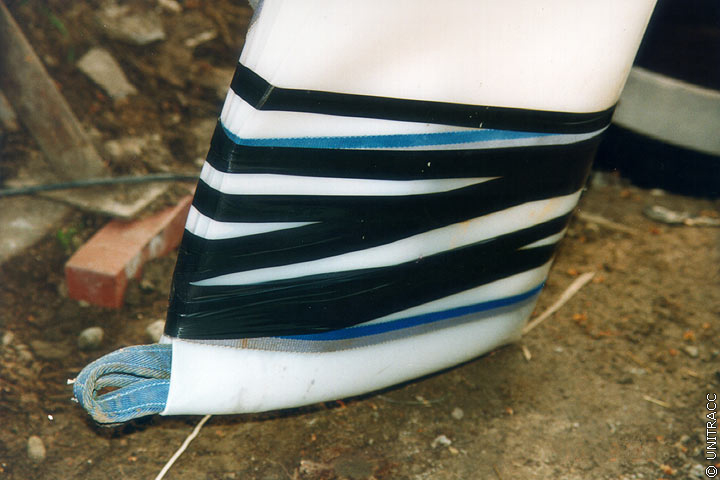

Bild 5.3.2.4.2.4-2:  Arbeitsschritte beim Noppenschlauchverfahren [Quelle: STEIN Ingenieure GmbH] - Zugkopfausbildung des Preliners Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.	Bild 5.3.2.4.2.4-3:  Arbeitsschritte beim Noppenschlauchverfahren [Quelle: STEIN Ingenieure GmbH] - Einzug des Preliners Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

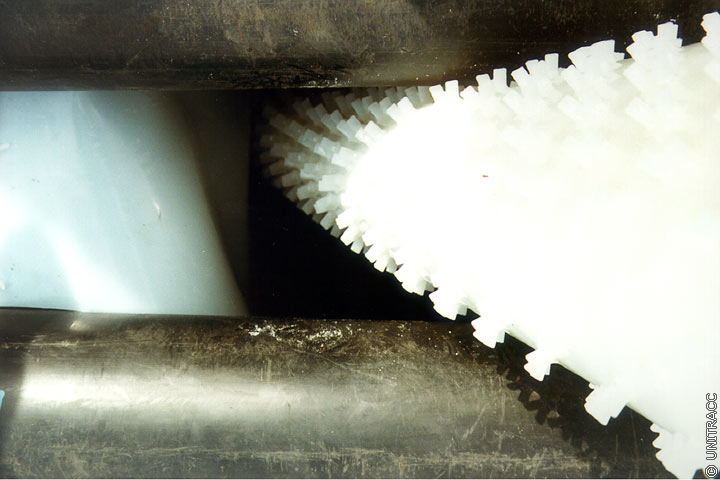

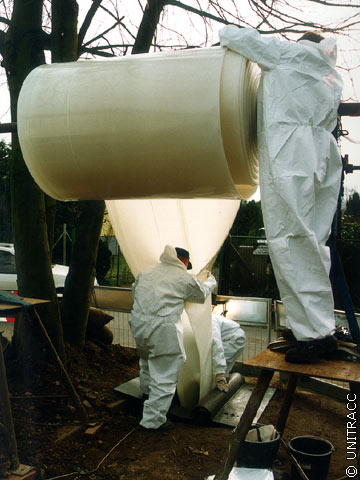

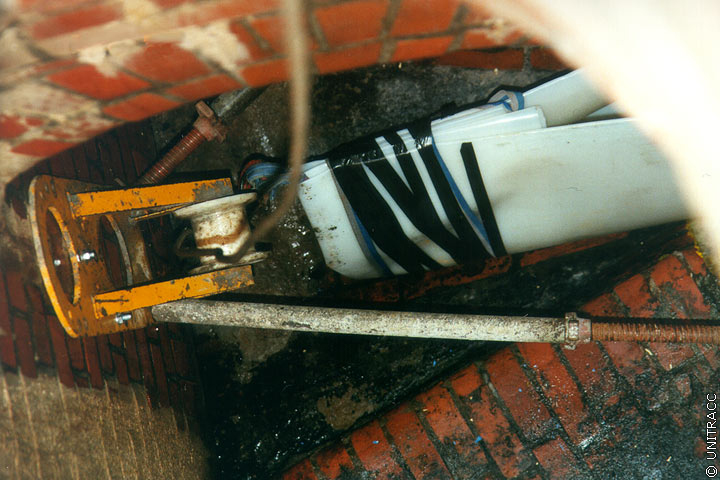

Bild 5.3.2.4.2.4-4:  Arbeitsschritte beim Noppenschlauchverfahren [Quelle: STEIN Ingenieure GmbH] - Ankunft des Preliners im Zielschacht (von oben gesehen) Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.	Bild 5.3.2.4.2.4-5:  Arbeitsschritte beim Noppenschlauchverfahren [Quelle: STEIN Ingenieure GmbH] - Einzug des Noppenschlauches Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

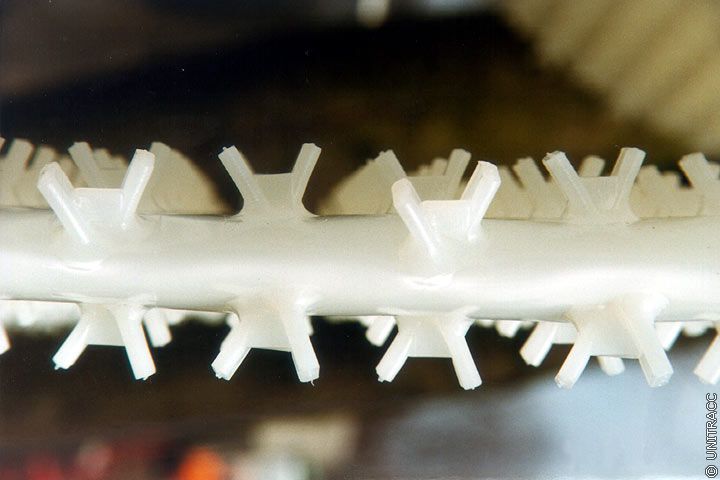

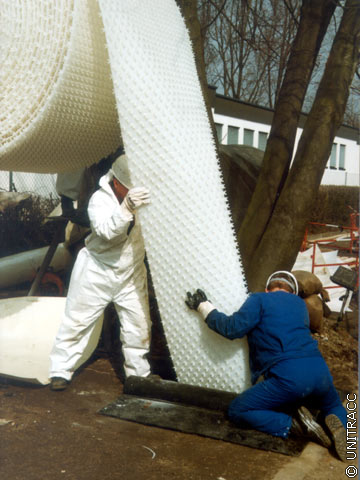

Bild 5.3.2.4.2.4-6:  Arbeitsschritte beim Noppenschlauchverfahren [Quelle: STEIN Ingenieure GmbH] - Blick auf die Verformungseinheit Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.	Bild 5.3.2.4.2.4-7:  Arbeitsschritte beim Noppenschlauchverfahren [Quelle: STEIN Ingenieure GmbH] - Detail - SureGrip-Noppe Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.
