Wiederherstellung der Einbindung von Anschlußkanälen

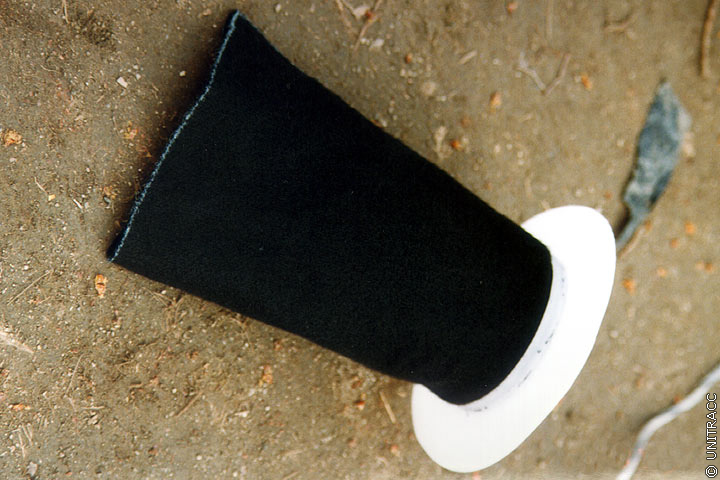

Bild 5.3.2.4.2.6.2-1:

Hutmanschette für die Wiederherstellung der Einbindung von Anschlußkanälen [Quelle: STEIN Ingenieure GmbH]

Quelle: STEIN Ingenieure GmbH

Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

Kölke96

Kölker, W.: Sanierung des Abwassernetzes des Steinkohlekraftwerkes Mehrum. Tiefbau Ingenieurbau Straßenbau (TIS) (1996), H. 6, S. 5-9.

Voigt95

Voigt, T.: Schweißbare Hausanschlußmanschette für mit PE sanierte Abwasser­rohre. Tiefbau Ingenieurbau Straßenbau (TIS) (1995), H. 12, S. 8-9.

Die Wiederherstellung der Einbindung von Anschlußkanälen erfolgt analog (Abschnitt 5.3.2.2.1) und (Abschnitt 5.3.2.4.1) in offener oder geschlossener Bauweise.

Im vorliegenden Anwendungsfall bietet sich bei Kanälen ab DN 200 und Anschlußkanälen ≥ DN 100 die geschlossene Bauweise unter Anwendung z.B. einer speziell für das TROLINING^®-System entwickelten Hutmanschettentechnik an (Abschnitt 5.2.3.2.3) . Die Krempe besteht aus PE-HD und wird mit Hilfe einer stoffschlüssigen Heizwendelschweißung an den bestehenden Inliner angeschweißt (Bild 5.3.2.4.2.6.2-1) [Kölke96] [Voigt95] .
