Das aus Japan stammende SPR-Verfahren (Sewage Pipe Renewal Method) ist charakterisiert durch das Wickeln eines Inliners aus PVC-Stegprofilen mit Stahlverstärkung innerhalb der Sanierungsstrecke.
Das PVC-Stegprofil wird von einer Rolle abgewickelt und über einen Einsteigschacht einer selbstfahrenden Wickelmaschine zugeführt, die sich entlang eines der Kontur des auszukleidenden Kanals angepaßten, geschlossenen Rahmens bewegt (Bild 5.3.2.3.1.3-1) (Bild 5.3.2.3.1.3-2) (Bild 5.3.2.3.1.3-3) (Bild 5.3.2.3.1.3-4) (Bild 5.3.2.3.1.3-5) .
|

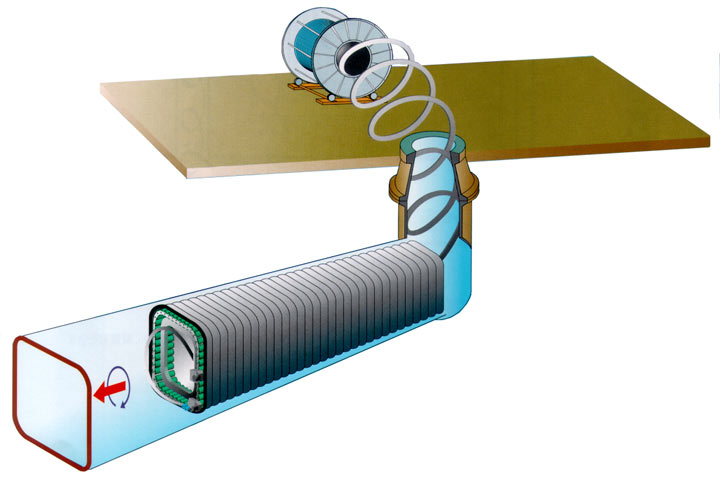

Bild 5.3.2.3.1.3-1:
SPR-Verfahren [FI-NIPPO] - Prinzipskizze |

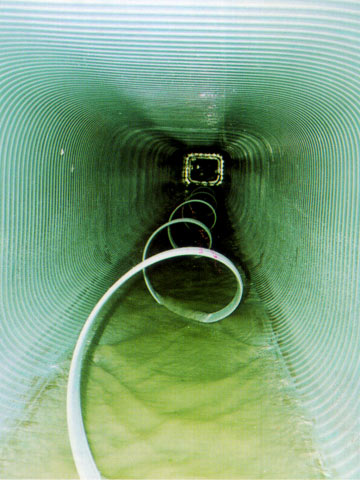

Bild 5.3.2.3.1.3-2:
SPR-Verfahren [FI-NIPPO] - Auskleidung eines Rechteckprofils - Blick von hinten |

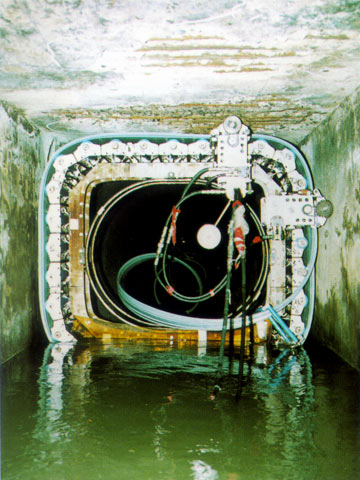

Bild 5.3.2.3.1.3-3:
SPR-Verfahren [FI-NIPPO] - Blick auf die Wickelmaschine |
|

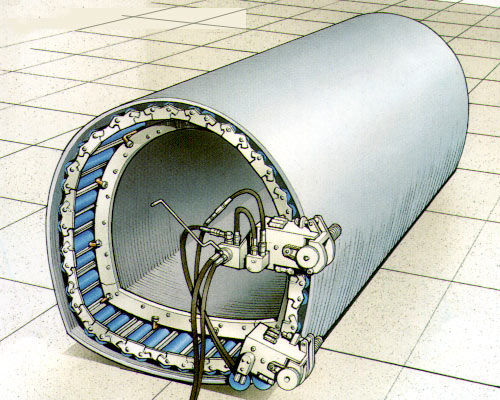

Bild 5.3.2.3.1.3-4:
SPR-Verfahren [FI-NIPPO] - Auskleidung eines Maulprofils |

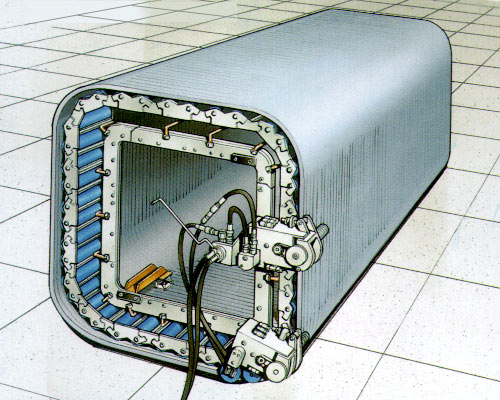

Bild 5.3.2.3.1.3-5:
SPR-Verfahren [FI-NIPPO] - Auskleidung eines Rechteckprofils |
Nach Abschluß der Auskleidungsarbeiten erfolgt die Ringraumverfüllung. Bei größeren Querschnitten werden dabei zur Sicherung gegen Auftrieb und Beulen hydraulisch verstell- und verspannbare Stützrahmen eingesetzt.
Das Verfahren ist in Abhängigkeit vom gewählten Stegprofiltyp (Bild 5.3.2.3.1.3-6) einsetzbar für Inliner im Nennweitenbereich DN 550 bis DN 2140 und größer, sowohl in Kreis-, Ei-, Rechteck- und Maulprofilen [FI-NIPPO] .

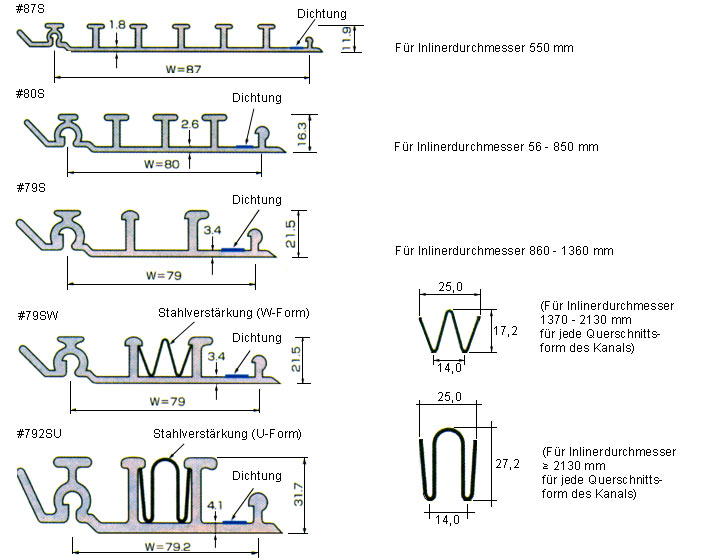

Querschnittsformen und -abmessungen der beim SPR-Verfahren eingesetzten Stegprofile [FI-NIPPO]
