Einwandige Kanäle mit Dränrohren

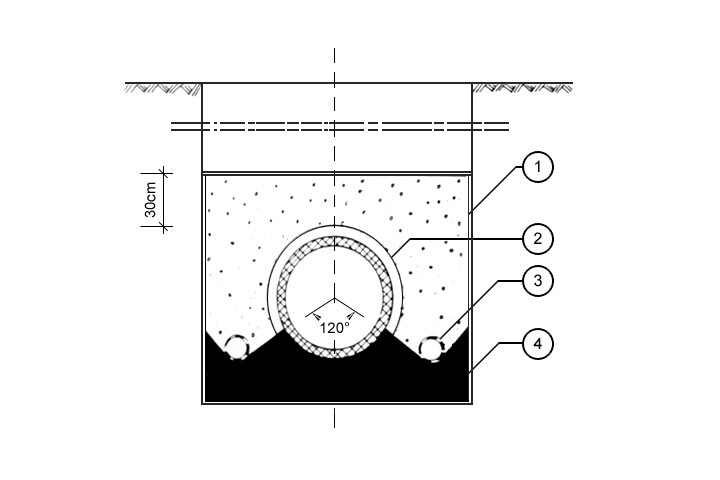

Bild 6.4.2.1.4-1:

Querschnitt eines einwandigen Kanals mit Dränrohren [ATVM146]

Schmutzwasserkanäle werden auf einem Betonauflager eingebaut und mit Dränagekies gebettet, wobei die erforderlichen Bettungsbedingungen erreicht werden und gleichzeitig ein Filterkörper aufgebaut wird. Parallel dazu werden die Dränrohre auf einem profilierten Betonauflager verlegt. Der gesamte Kieskörper ist mit filterstabilem Geotextil umgeben (Bild 6.4.2.1.4-1) .

Schmutzwasserkanal und die Dränrohre werden geschlossen durch die Schächte hindurchgeführt. Nur in die Prüfschächte münden die Dränrohre zur Probenahme.

Austretendes Schmutzwasser gelangt über die nicht gefüllten Dränleitungen in freiem Gefälle zum Prüfschacht und wird dort identifiziert. Staut Grundwasser die Dränleitungen ein, wird kontinuierlich das Dränwasser analysiert und auf Schmutzwasser untersucht. Für Schmutzwasserkanäle, die ständig unterhalb des Grundwasserspiegels liegen, ist dieses Sytem nicht geeignet.
