Doppelwandige Abwasserkanäle

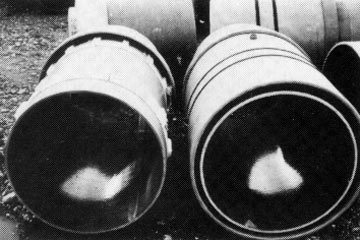

Bild 6.4.2.1.1-1:  Doppelwandige Abwasserkanäle - aus GFK [FI-Hobasb] FI-Hobasb Firmeninformation Hobas Durotec GmbH, Oberhausen. ATVM146 ATV-M 146: Ausführungsbeispiele zum Arbeitsblatt A 142 - Abwasserkanäle und -leitungen in Wassergewinnungsgebieten (04.95). ATVA142:1992 ATV-A 142: Abwasserkanäle und -leitungen in Wassergewinnungsgebieten (10.92). Schil86 Schilp, H.P.: Doppelrohrführung: Das sicherste System für Kanäle in Wasserschutzgebieten. Tiefbau Ingenieurbau Straßenbau (TIS) 28 (1986), H. 4, S. 221-225. Penka90 Penka, F.: Der Einsatz von duktilen Gußrohren DN 200 für eine Abwasserdruckleitung im Wasserschutzgebiet der engeren Schutzzone (Zone II). Fachgemeinschaft Gußeiserne Rohre, Köln. FGR-Gußrohrtechnik (1990), H. 25, S. 15-17. Braun85 Braunstorfinger, M.: Doppelwandige Abwasserkanäle in Trinkwasserschutzgebieten. Tiefbau Ingenieurbau Straßenbau (TIS) 27 (1985), H. 1, S. 3-7. Oechs87 Oechsner, P.A.: Doppelrohrsystem zur Abwasserableitung in Trinkwasserschutzgebieten. Handbuch Wasserversorgungs- und Abwassertechnik, 2. Ausgabe. Vulkan-Verlag, Essen (1987), S. 408-417.

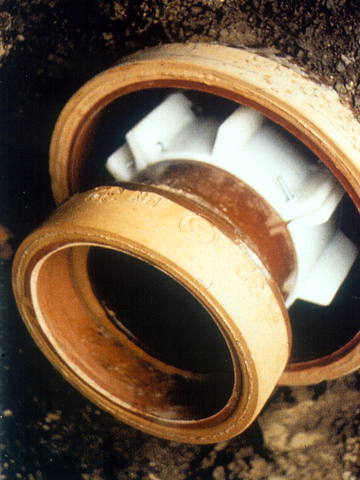

Bild 6.4.2.1.1-2:  Doppelwandige Abwasserkanäle - aus Steinzeug [FI-Steinb] FI-Steinb Firmeninformation Steinzeug Abwassersysteme GmbH, Köln.

Bei doppelwandigen Abwasserkanälen befindet sich das Produktrohr in einem wasserdichten Mantelrohr, dessen Innendurchmesser größer ist als der Außendurchmesser des Produktrohres. Die Zwischenräume der doppelwandigen Rohre (Ringspalt oder Ringraum) können begehbar oder nichtbegehbar ausgeführt werden [ATVM146] (Bild 6.4.2.1.1-1) (Bild 6.4.2.1.1-2) .

An die Dichtheit werden bei doppelwandigen Rohren dieselben Anforderungen gestellt wie an einwandige Rohre. Dabei wird jedoch eine getrennte Wasserdichtheitsprüfung für Produkt- und Mantelrohr gefordert. Der Ringspalt zwischen Produkt- und Mantelrohr muß genügend groß sein [ATVA142:1992] , um

• Sickerwasser (Leckwasser) ungehindert abfließen zu lassen und
• eine nachträgliche Kontrolle des Zwischenraumes mittels Kanalfernsehkamera zu ermöglichen. Zu diesem Zweck ist eszulässig, das Produktrohr exzentrisch im Mantelrohrunterzubringen. Anschlußkanäle dürfen nur in den Schächten eingeführt werden.

Mit der Problematik von doppelwandigen Kanälen in Wasserschutzgebieten befassen sich [Schil86] [Penka90] [Braun85] [Oechs87] .

Erfahrungen zeigen, daß das doppelwandige Kanalrohr eine optimale Sicherheit bezüglich der Dichtheit und sehr gute Voraussetzungen für die Instandhaltung bietet. Im Schadensfall besteht z.B. die Möglichkeit, das Produktrohr auszutauschen.
