Bestehende Kanalabschnitte nach ATV-M 143 Teil 6

Bei der Muffenprüfung nach ATV-M 143 Teil 6 [ATVM143-6:1998] sind nachfolgende Randbedingungen einzuhalten (Bild 4.5.1.4.2.2-1) :

Prüfdruck: p = 100 mbar
Zul. Druckdifferenz: Δp = 15 mbar
Beruhigungszeit: t_B = 15 s.

Die erforderlichen Prüfzeiten ergeben sich nach (Formel 4.5.1.4.2.2) :

Formel 4.5.1.4.2.2-1:

Berechnung der Prüfzeit für die Dichtheitsprüfung von Rohrverbindungen nach ATV-M 143 Teil 6

V_Prüfvolumen = durch Muffengerät vorgegebenes Prüfvolumen [m³]
A_Rohrwandung = durch Muffengerät begrenzte Rohrwandungsfläche [m²]
d = Durchmesser [m]

Bild 4.5.1.4.2.2-1:

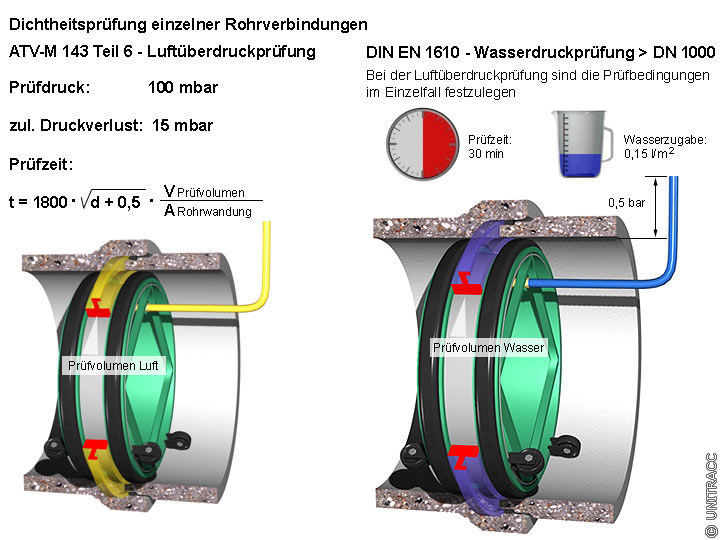

Dichtheitsprüfung einzelner Rohrverbindungen - Prüfkriterien nach ATV-M 143 und DIN EN 1610 [Quelle: STEIN Ingenieure GmbH]
