Abschnittsweise Dichtheitsprüfung

Bei der Dichtheitsprüfung von Haltungsabschnitten wird analog der haltungsweisen Dichtheitsprüfung vorgegangen (Abschnitt 4.5.1.2) , wobei die Absperrelemente z.B. durch eine Kette miteinander gekoppelt sind und entweder von Hand oder durch eine Winde in die gewünschte Position gezogen werden (Bild 4.5.1.3-1) (Bild 4.5.1.3-2) . Dieses System ist auch bei der Dichtheitsprüfung von Anschlußkanälen einsetzbar (Bild 4.5.1.3-3) .

Die Dichtheitskriterien entsprechen denen der haltungsweisen Dichtheitsprüfung.

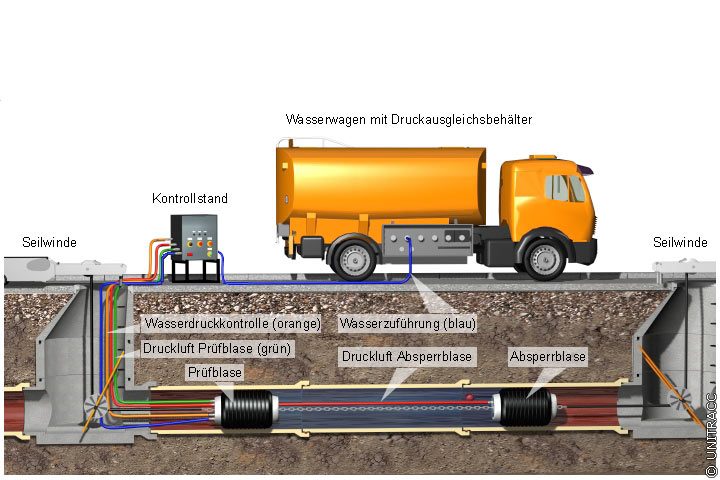

Bild 4.5.1.3-1:  Prinzipdarstellung einer abschnittsweisen Dichtheitsprüfung [Quelle: STEIN Ingenieure GmbH] Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

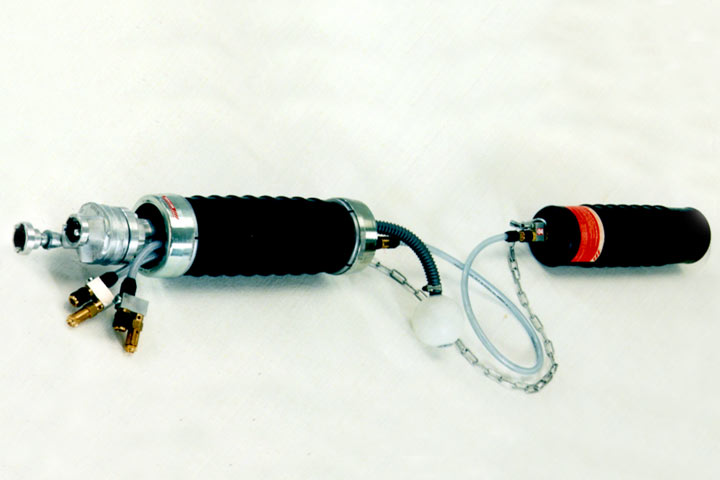

Bild 4.5.1.3-2:  Absperrblasen für abschnittsweise Wasserdichtheitsprüfung mit Verbindungskette, -luftschlauch und Entlüftungsarmatur [FI-KMG] FI-KMG Firmeninformation Kanal-Müller-Gruppe, Schieder-Schwalenberg.

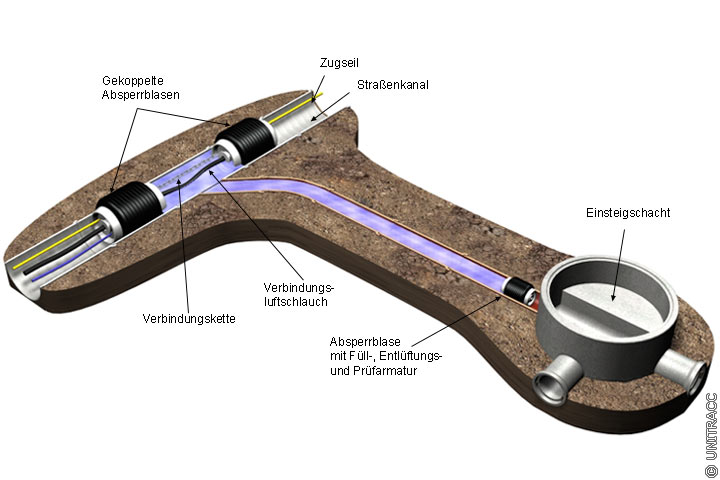

Bild 4.5.1.3-3:  Prinzip einer Wasserdichtheitsprüfung von Anschlußkanälen in Anlehnung an [FI-Müller] [Quelle: STEIN Ingenieure GmbH] FI-Müller Firmeninformation Müller Umwelttechnik GmbH & Co. KG, Schieder-Schwalenberg Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.
