Mechanische Meßflügel

Mechanische Meßflügel (Bild 4.4.2.2.2.1-1) (Bild 4.4.2.2.2.1-2) sind feinmechanische Präzisionskonstruktionen mit reibungsarm gelagerten Flügelschaufeln, deren Umdrehungsgeschwindigkeit direkt linear proportional der mittleren Strömungsgeschwindigkeit in der erfaßten Stromröhre sind. Die Flügelschaufeln lösen bei jeder vollständigen Umdrehung einen Meßimpuls aus, der über ein mechanisches oder elektronisches Zählgerät erfaßt wird und zusammen mit dem Ergebnis einer Zeitmessung in die Gleichung zur Berechnung des Abflusses eingeht. In idealisierter Darstellung messen diese Drehflügel, speziell, wenn sie sehr klein ausgeführt werden, eine punktuelle Geschwindigkeit im Gerinne.

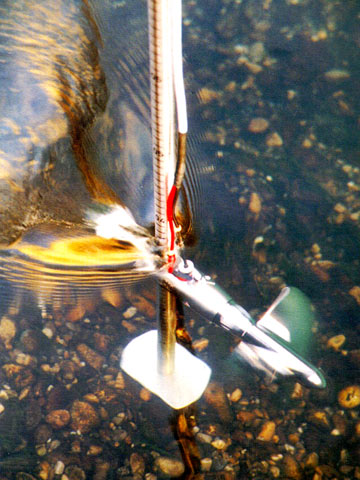

Bild 4.4.2.2.2.1-1:  Mechanischer Meßflügel [FI-Ott] FI-Ott Firmeninformation Ott, Kempten.

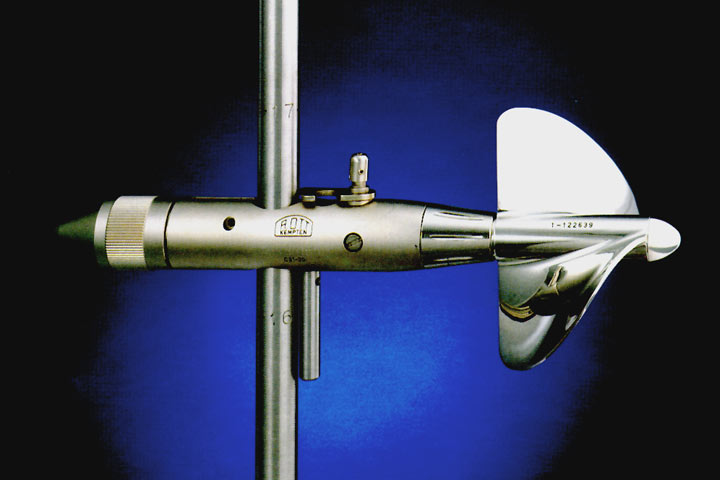

Bild 4.4.2.2.2.1-2:  Mechanischer Meßflügel [FI-Ott] FI-Ott Firmeninformation Ott, Kempten.

Mechanische Meßflügel sind sehr empfindlich gegenüber Schwebstoffen im Wasser und müssen daher im Abwasser während der Messung (z. B. einer Netzmessung) häufig gereinigt werden. Bei Kontakt mit Gerinnewandungen besteht außerdem die Gefahr, daß die Flügelschaufel - im schlimmsten Fall unbemerkt - verformt wird. Unter guten Bedingungen liefern mechanische Meßflügel sehr genaue Meßergebnisse.
