Vollwandrohrsysteme

Vollwandrohrsysteme aus Kusnststoff

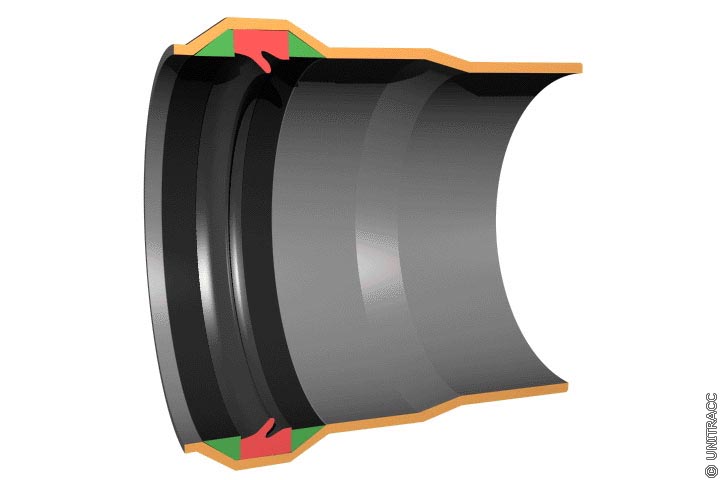

Bild 1.7.4.1-1:

Rohrverbindung eines Vollwandrohres aus PVC-U mit werksseitig eingebautem Dichtring in Anlehnung an [DIN19534]. [Quelle: visaplan GmbH]

Bei den Vollwandrohrsystemen unterscheidet man zwischen:

extrudierten Einschichtsystemen aus PVC-U,
extrudierten Einschichtsystemen aus PE-HD und
extrudierten Zweischichtsystemen mit heller Innenschicht aus PE-HD.

Die extrudierten Einschichtsysteme aus PVC-U werden im Nennweitenbereich DN 100 bis 600 und mit Baulängen von 500, 1000, 2000 und 5000 mm gefertigt. Die Verbindung der Rohre erfolgt mittels einer Steckmuffenverbindung mit werkseitig vormontiertem Dichtmittel (Bild 1.7.4.1-1) . Für Rohre aus PVC-U gilt die DIN 19534 [DIN19534] .

Extrudierte Einschichtsysteme aus PE-HD nach DIN 19537 [DIN19537-2] werden im Nennweitenbereich DN 1000 bis 1200 mit 5000, 6000 und 12000 mm Baulänge hergestellt. Zur Verbindung der Rohre werden Steckmuffen- und Flanschverbindungen aber auch Heizelement-Stumpfschweiß- und Heizwendel-Schweißverbindungen verwendet.

Rohre aus extrudierten Zweischichtsystemen mit heller Innenschicht aus PE-HD werden in Anlehnung an DIN 19537 [DIN19537-2] im Nennweitenbereich zwischen DN 100 bis 600 gefertigt. Ihre Baulänge beträgt 5000, 6000 und 12000 mm. Die Rohrverbindungen sind identisch mit denen der extrudierten Einschichtsysteme aus PE-HD.
