Beton-/ Stahlbeton-Kunststoff-Rohre

Bild 1.7.7.3.2-1:

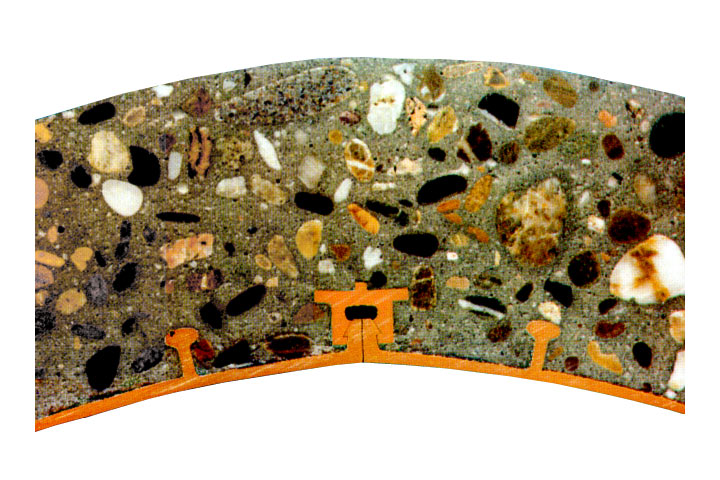

Schnitt durch ein Betonrohr mit einer Auskleidung aus PVC-hart-Stegplatten (System BKU) [FI-Friat]

FI-Friat

Firmeninformation Friatec Aktiengesellschaft, Mannheim.

DIBt96

Zulassungsgrundsätze für die Auswahl und Anwendung von Innenauskleidungen aus Kunststoff für erdverlegte Abwasserleitungen und -schächte. Deutsches Institut für Bautechnik, Berlin, Oktober 1996.

Bei diesem Rohrtyp wird die innere Auskleidung aus Kunststoffen gebildet. Für die Verwendung dieser Auskleidungsmaterialien in Form von Bahnen, Platten oder rohrförmigen Körpern gelten die "Zulassungsgrundsätze für die Auswahl und Anwendung von Innenauskleidungen aus Kunststoff für erdverlegte Abwasserleitungen und -schächte", herausgegeben vom Institut für Bautechnik, Berlin 1996 [DIBt96] . Die erste Fassung wurde im September 1982 veröffentlicht.

Zu den Beton-/Stahlbeton-Kunststoff-Rohren gehören z.B.:

• Beton- und Stahlbetonrohre mit einer Auskleidung aus PVC-weich - oder geschweißten PE-HD-Bahnen mit Verankerungsstegen, -noppen oder Gewebestreifen mit gereckten Polyethylenfäden auf der Rückseite.
• Beton- und Stahlbetonrohre mit zusammengesetzten PVC-hart-Stegplatten oder Wickelrohren aus PVC-hart-Stegprofilstreifen (Bild 1.7.7.3.2-1) .
• Beton- und Stahlbetonrohre mit einem inneren Rohr aus PVC-hart (Bild 1.7.7.3.2-2) (Bild 1.7.7.3.2-3) ,PE-HD oder GFK (Bild 1.7.7.3.2-4) (Bild 1.7.7.3.2-5) .

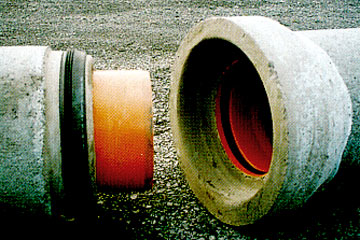

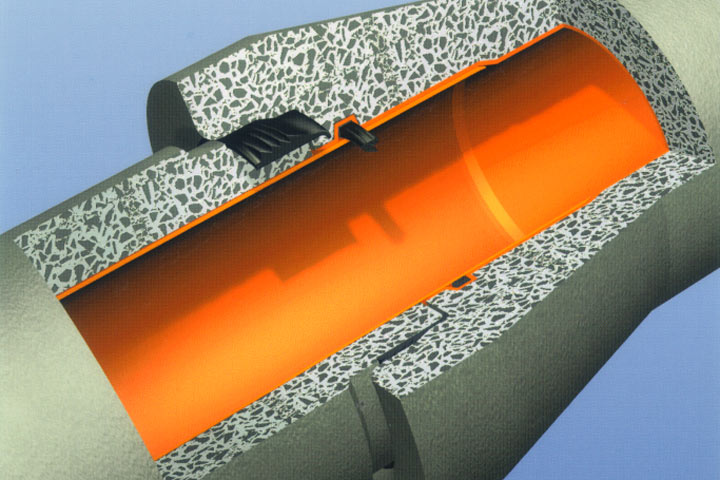

Bild 1.7.7.3.2-2:  Betonrohr mit Innenrohr aus PVC-hart - Muffen- und Spitzende (System Fabekun) [FI-Kunstc] FI-Kunstc Firmeninformation Initiative Fabekun, Sendenhorst.	Bild 1.7.7.3.2-3:  Schnitt durch eine Rohrverbindung eines Betonrohres mit einem Innenrohr aus PVC-hart (System Fabekun) [FI-Kunstc] FI-Kunstc Firmeninformation Initiative Fabekun, Sendenhorst.

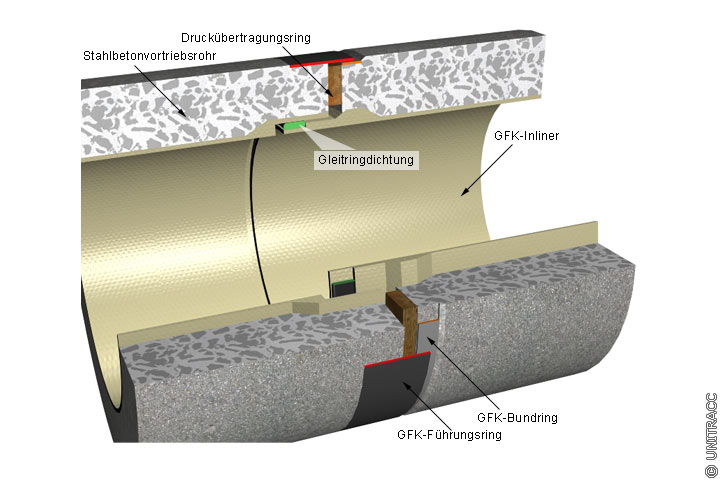

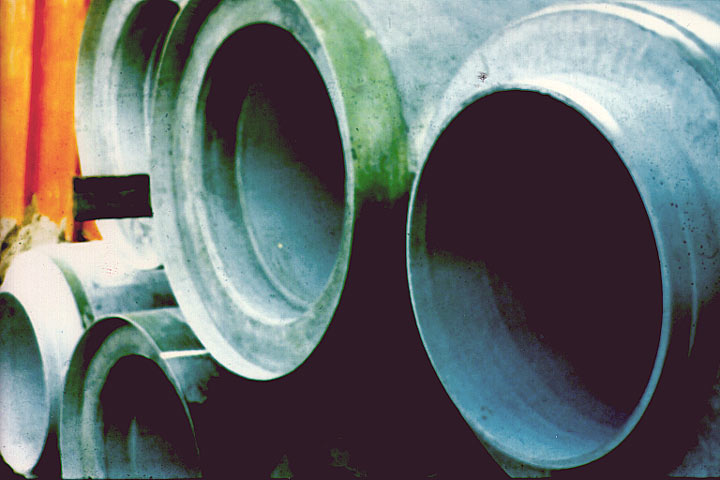

Bild 1.7.7.3.2-4:  Stahlbeton-Vortriebsrohr mit einem Innenrohr aus GFK in Anlehnung an [Stein85c] - Schnitt. [Quelle: visaplan GmbH] Stein85c Stein, D., Kipp, B., Bielecki, R.: Vortriebsrohre < DN 1000 für den Abwasserleitungsbau. In: Taschenbuch für den Tunnelbau 1986. Essen: Verlag Glückauf, 1985, S. 403-433.	Bild 1.7.7.3.2-5:  Stahlbeton-Vortriebsrohr mit einem Innenrohr aus GFK [Stein85c] - Ansicht Stein85c Stein, D., Kipp, B., Bielecki, R.: Vortriebsrohre < DN 1000 für den Abwasserleitungsbau. In: Taschenbuch für den Tunnelbau 1986. Essen: Verlag Glückauf, 1985, S. 403-433.

Beton- und Stahlbeton-Kunststoff-Rohre sind nicht an bestimmte Nennweiten und Querschnittsformen gebunden.

Die Rohrverbindungen derartiger Rohre muß neben der selbstverständlichen Wasserdichtheit auch sicherstellen, daß durch eine zusätzliche Abdichtung im Bereich der inneren Korrosionsschutzauskleidung die Zerstörung der Rohrstirnflächen durch eindringendes Abwasser oder Biogene Schwefelsäurekorrosion verhindert wird. Ein Beispiel zeigen (Bild 1.7.7.3.2-4) und (Bild 1.7.7.3.2-5) .

Eine weitere Variante stellen die Stahlbetonrohre mit Kunstharzausschleuderung der Firmen Züblin und Möller, Hamburg, dar, die auch als Polybeton-Rohre bezeichnet werden. Sie haben in Deutschland keine große Verbreitung gefunden. Das Aufschleudern der ca. 5 mm dicken Kunstharzschicht erfolgt in einem zweiten Arbeitsgang direkt im Werk.
