Grundleitungen

Grundleitungen sind "im Erdreich oder in der Grundplatte unzugänglich verlegte Leitungen, die das Abwasser in der Regel dem Anschlußkanal zuführen" [DIN1986:1995] (Bild 1.9.1-1) (Bild 1.9.1-3) (Bild 1.9.1-2).

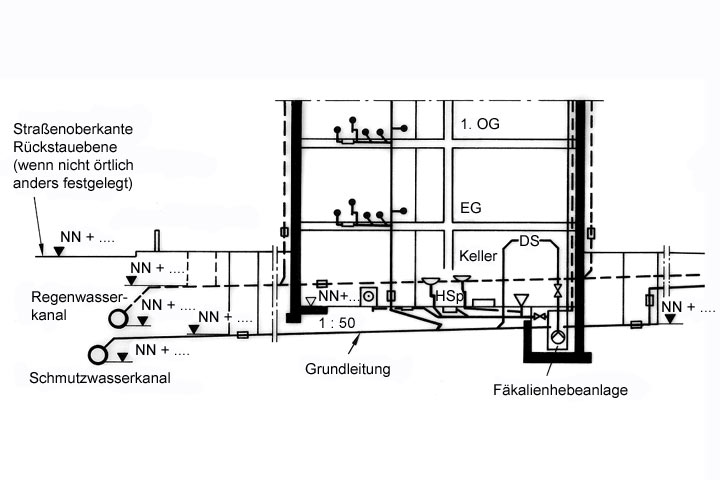

Bild 1.9.1-1:  Lage der Grundleitungen unter Gebäuden - Schematische Darstellung [DIN1986:1995] DIN1986:1995 DIN 1986: Entwässerungsanlagen für Gebäude und Grundstücke. Beiblatt 1: Stichwortverzeichnis (05.90); Teil 1: Technische Bestimmungen für den Bau (06.88); Teil 2: Bestimmungen für die Ermittlung der lichten Weite und Nennweiten für Rohrleitungen (03.95); Teil 3: Regeln für Betrieb und Wartung (07.82); Teil 4: Verwendungsbereiche von Abwasserrohren und -formstücken verschiedener Werkstoffe (11.94); Teil 30: Instandhaltung (01.95); Teil 31: Abwasserhebeanlagen; Inbetriebnahme, Inspektion und Wartung (06.86); Teil 32: Rückstauverschlüsse für fäkalienfreies Abwasser; Inspektion und Wartung (06.86); Teil 33: Rückstauverschlüsse für fäkalienhaltiges Abwasser; Inspektion und Wartung (10.87). DIN1986:1995 DIN 1986: Entwässerungsanlagen für Gebäude und Grundstücke. Beiblatt 1: Stichwortverzeichnis (05.90); Teil 1: Technische Bestimmungen für den Bau (06.88); Teil 2: Bestimmungen für die Ermittlung der lichten Weite und Nennweiten für Rohrleitungen (03.95); Teil 3: Regeln für Betrieb und Wartung (07.82); Teil 4: Verwendungsbereiche von Abwasserrohren und -formstücken verschiedener Werkstoffe (11.94); Teil 30: Instandhaltung (01.95); Teil 31: Abwasserhebeanlagen; Inbetriebnahme, Inspektion und Wartung (06.86); Teil 32: Rückstauverschlüsse für fäkalienfreies Abwasser; Inspektion und Wartung (06.86); Teil 33: Rückstauverschlüsse für fäkalienhaltiges Abwasser; Inspektion und Wartung (10.87). Stein90d Stein, D.: Gutachten zu einer durchgeführten Inspektion von Grundstücksentwässerungen des Betriebslage Luxemburgerstraße in Köln. Im Auftrag der Stadt Köln (unveröffentlicht), Februar 1990. MBO81 Musterbauordnung MBO. Fassung 11.12.1981. Stein92b Stein, D., Niederehe, W.: Instandhaltung von Kanalisationen. Berlin: Ernst & Sohn Verlag. 2. überarbeitete und erw. Aufl., Berlin 1992. Stein87a Stein, D., Dohmann, M.: Instandhaltungsgerechte Planung von Kanalisationen. Dokumentation 2, Internationaler Kongreß Leitungsbau 1987, S. 27-46. Stein89e Stein, D.: Schadensbehebung als Chance zur Durchsetzung neuer Kanalisationskonzeptionen. KA 36 (1989), H. 8, S. 842-850. Kraut91 Kraut, K.: Die weitergehende Abwasserbehandlung - Forderungen und Lösungsansätze. KA 38 (1991), H. 2, S. 140-143. Schaa94 Schaaf, O.: Stand der Eigenkontrollverordnung in den Ländern der Bundesrepublik Deutschland aus der Sicht der Kommunen. In: 4. Internationaler Kongreß Leitungsbau - Dokumentation, Hamburg 1994.

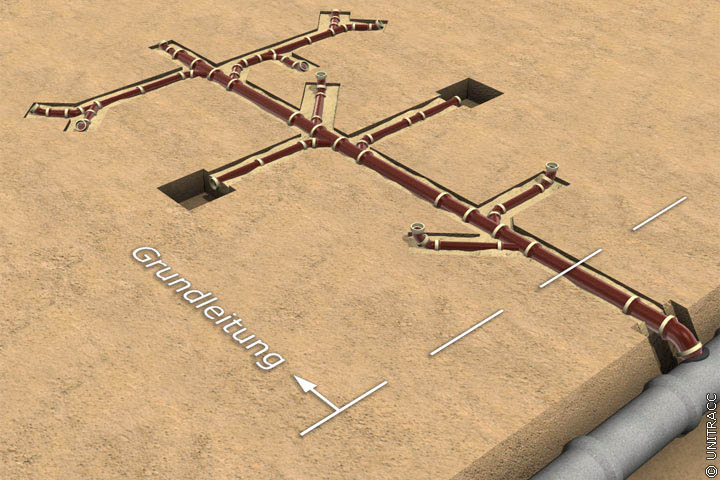

Bild 1.9.1-2:  Lage der Grundleitungen unter Gebäuden. [Quelle: visaplan GmbH]

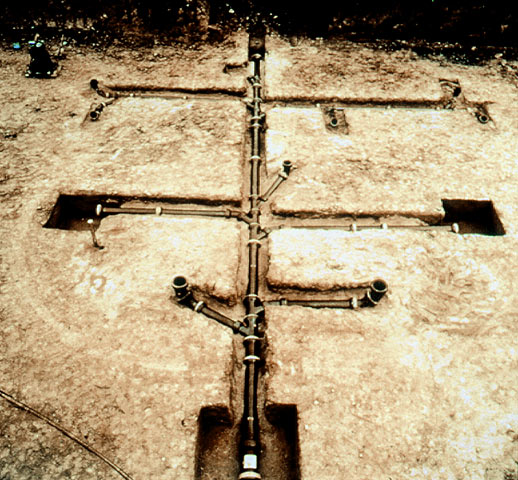

Bild 1.9.1-3:  Lage der Grundleitungen unter Gebäuden - Blick in eine Baugrube mit verlegter Grundleitung aus Steinzeug [FI-Steinb] FI-Steinb Firmeninformation Steinzeug Abwassersysteme GmbH, Köln.

Sie bilden ein weitverzweigtes und kompliziertes Netz mit einer Fülle von Formstücken, wie Abzweigen, Bögen und Übergangsstücken, dessen Gesamtlänge und Gefährdungspotential nicht in den im (Abschnitt 1.1) zitierten 800.000 km langen, privaten Abwasserleitungen enthalten ist.

Grundleitungen sollen "so tief verlegt werden, daß möglichst das ganze Grundstück - auch bei Erweiterung der Anlage - durch ihre Verlängerung entwässert werden kann.

Der Durchmesser der Grundleitung muß mindestens DN 100, das Gefälle mindestens 1:100, bei mehrfachen Richtungsänderungen und innerhalb von Gebäuden 1:50 betragen. Für Richtungsänderungen sind nur Formstücke aus gleichem Werkstoff zu verwenden. Abzweige dürfen höchstens 45° haben. Doppelabzweige sind unzulässig.

Der Füllungsgrad (h/d) der Grundleitung innerhalb von Gebäuden sollte zur Begünstigung der Lüftung nicht größer sein als 0,5, in Ausnahmefällen 0,7. Nur bei größeren Anlagen und außerhalb von Gebäuden kann eine Vollfüllung in Ausnahmefällen zugelassen werden.

Grundleitungen müssen dicht sein und sind frostfrei zu verlegen, eine Belastung durch tragende Bauteile ist durch entsprechende Vorkehrungen auszuschließen" [DIN1986:1995] .

Bisher durchgeführte Inspektionen [Stein90d] haben ergeben, daß die optische, aber auch die quantitative Inspektion von Grundleitungen mit der derzeit vorhandenen Inspektionstechnik nur bedingt möglich sind.

Diese Ergebnisse bestätigen, daß die bisherige Art der Verlegung von Grundleitungen im krassen Widerspruch zur Musterbauordnung [MBO81] steht, nach der "bauliche Anlagen so anzuordnen, zu errichten, zu ändern und zu unterhalten sind, daß die öffentliche Sicherheit und Ordnung, insbesondere Leben oder Gesundheit, nicht gefährdet werden. Sie müssen ihrem Zweck entsprechend, ohne Mißstände zu benutzen sein".

Um eine ordnungsgemäße Zustandserfassung und Einschätzung des Gefährdungspotentials vornehmen und im Schadensfall ohne Schwierigkeiten und zusätzliche Kosten bauliche Sanierungsmaßnahmen durchführen zu können, wird heute empfohlen, zumindest bei Neubau- oder Erneuerungsmaßnahmen von dieser bisherigen Leitungskonzeption Abstand zu nehmen und anstelle von Grundleitungen Sammelleitungen vorzusehen [Stein92b] [Stein87a] [Stein89e] [Kraut91] .

Die Sammelleitung unterscheidet sich von der Grundleitung dadurch, daß sie oberhalb oder zugänglich in einer Leitungsrinne innerhalb der tiefsten Kellersohle verlegt wird und dadurch problemlos inspiziert werden kann (Bild 1.9.1-4) (Bild 1.9.1-5) (Bild 1.9.1-6) .

Festgestellte Schäden sind einfach zu beheben. Je nach Höhenlage der Rückstauebene kann dabei der Einbau einer Fäkalienhebeanlage notwendig sein.

(Bild 1.9.1-4) , (Bild 1.9.1-5), (Bild 1.9.1-6) und (Bild 1.9.1-7) zeigen Lösungsvorschläge aus dem Abwasserkonzept 2000 der Stadt Köln [Schaa94] .

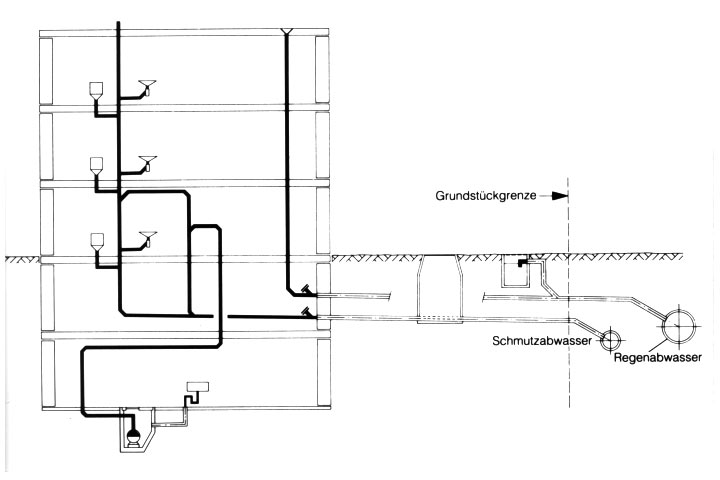

Bild 1.9.1-4:  Skizze einer Sammelleitung mit Fäkalienhebeanlage im Bereich der Kellersohle [Schwe90] Schwe90 Schweizer Norm SN 592000: Planung und Erstellung von Anlagen für die Liegenschaftsentwässerung. Verband Schweizerischer Abwasserfachleute (vsa), Zürich 1990.

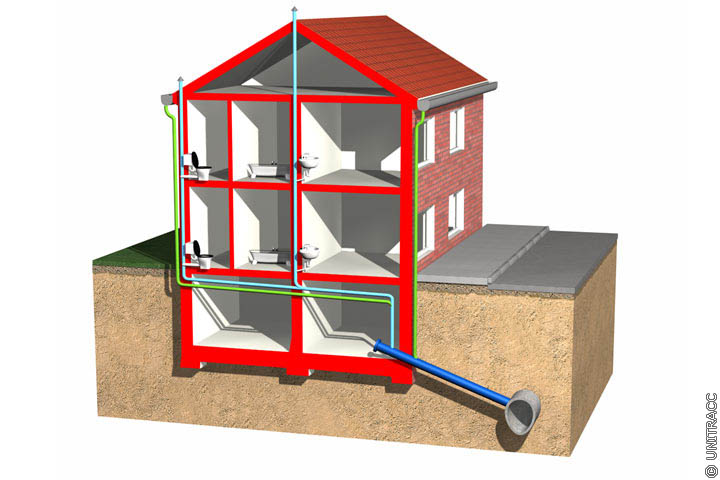

Bild 1.9.1-5:  Instandhaltungsgerechtes Hausentwässerungssystem in Anlehnung an [Schaa94] [Quelle: STEIN Ingenieure GmbH] - Variante 1: Rohrführung in einer Leitungsrinne mit innenliegendem Revisionsschacht in der Kellersohle Schaa94 Schaaf, O.: Stand der Eigenkontrollverordnung in den Ländern der Bundesrepublik Deutschland aus der Sicht der Kommunen. In: 4. Internationaler Kongreß Leitungsbau - Dokumentation, Hamburg 1994. Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

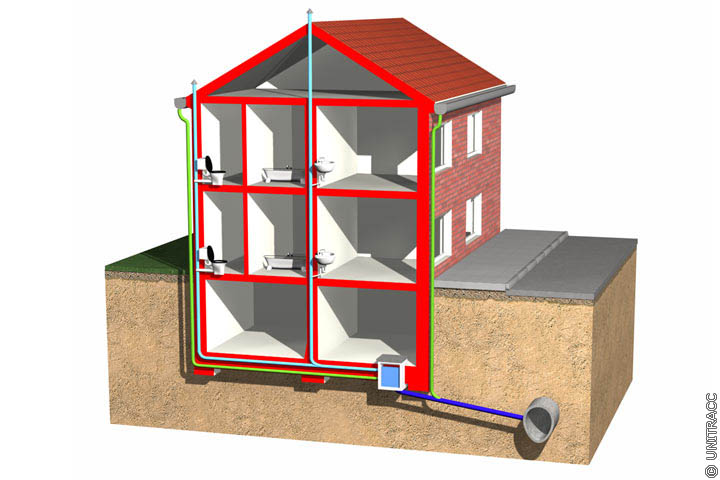

Bild 1.9.1-6:  Instandhaltungsgerechtes Hausentwässerungssystem in Anlehnung an [Schaa94] [Quelle: STEIN Ingenieure GmbH] - Variante 2: Rohrführung abgehängt unter der Decke oder entlang der Kellerwand mit Revisionsöffnung Schaa94 Schaaf, O.: Stand der Eigenkontrollverordnung in den Ländern der Bundesrepublik Deutschland aus der Sicht der Kommunen. In: 4. Internationaler Kongreß Leitungsbau - Dokumentation, Hamburg 1994. Quelle: STEIN Ingenieure GmbH Bildmaterial und Visualisierungen: STEIN Ingenieure GmbH, Bochum.

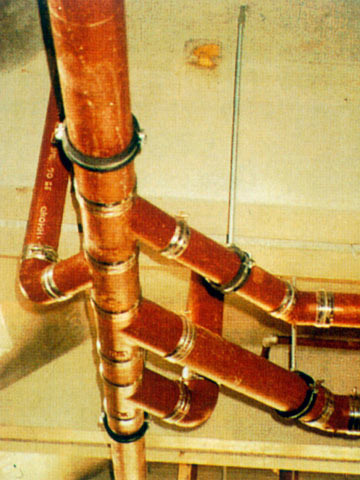

Bild 1.9.1-7:  Rohrführung abgehängt unter der Decke
